CST Studio Suite 2022激活版

CST Studio Suite 2022激活版是一款功能完备且高度集成的三维全波电磁场仿真平台。它不仅囊括了从低频到高频、从时域到频域的各类先进求解器，进一步强化了自动化优化能力，用户可将几何尺寸、材料属性等关键参数设为变量，并借助内置优化器自动寻优！

CST Studio Suite 2022安装教程

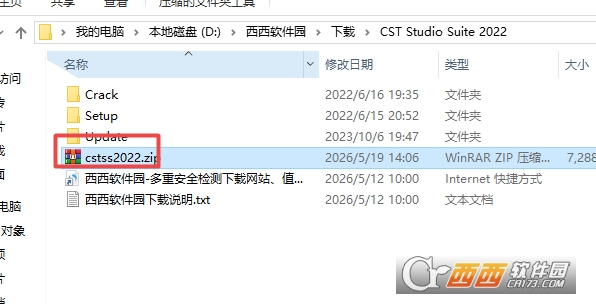

1.下载完成后，鼠标右击【CST Studio Suite 2022】压缩包，选择【解压至此】

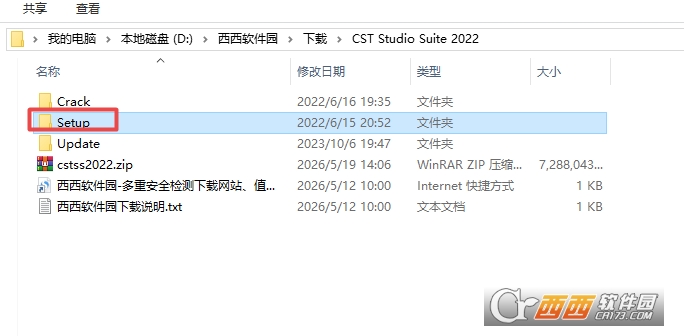

2.打开解压后的文件夹，双击打开【Setup】文件夹

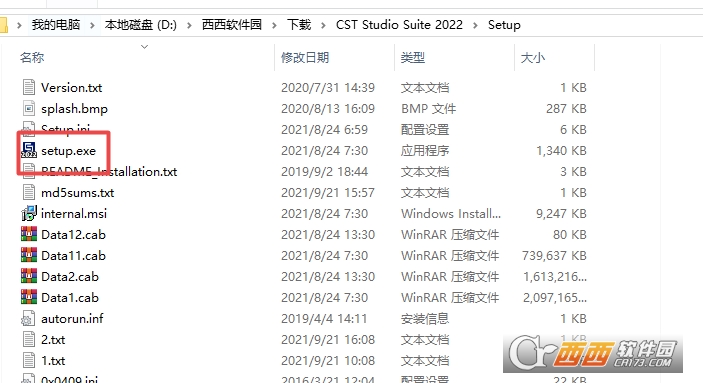

3.找到【setup】应用程序，右键选择【以管理员身份运行】它

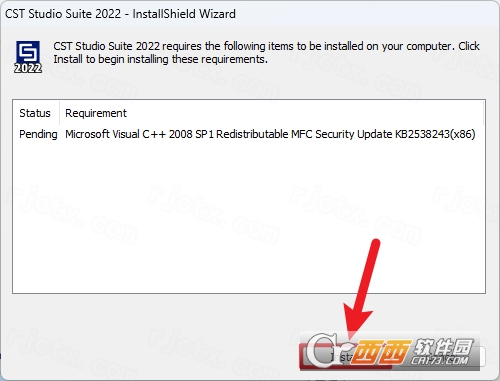

4.点击【Install】

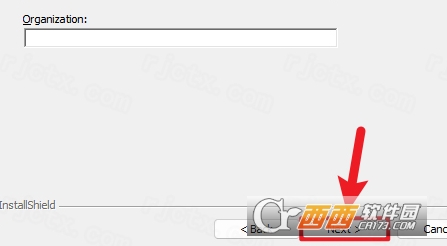

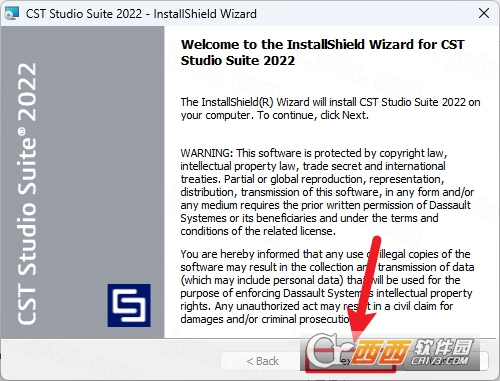

5.点击【Next】

6.点击【Next】

7.软件默认安装在C盘，可自定义更改软件安装位置，点击【Next】

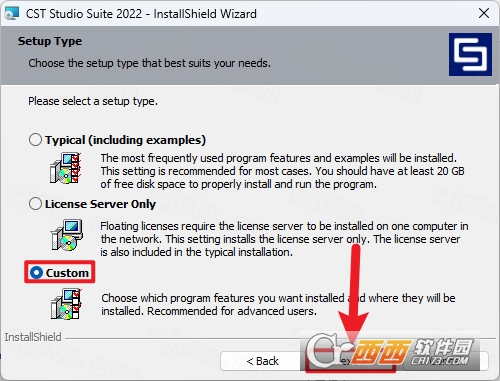

8.勾选【Custom】，再点击【Next】

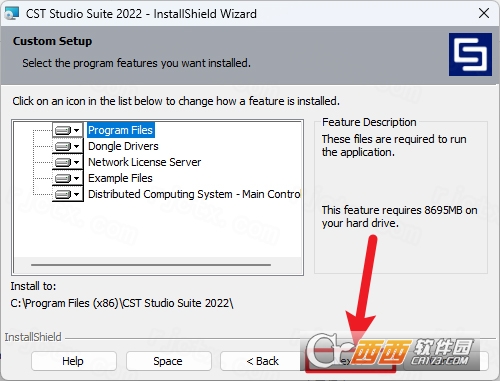

9.点击【Next】

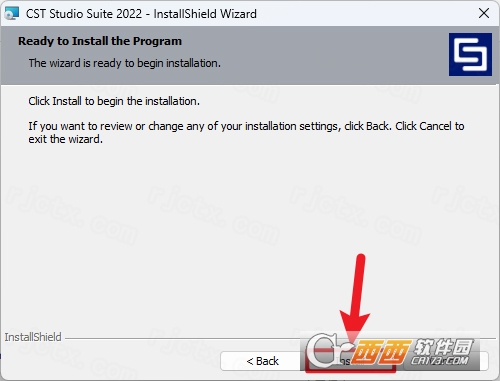

10.点击【Install】

11.点击【No】

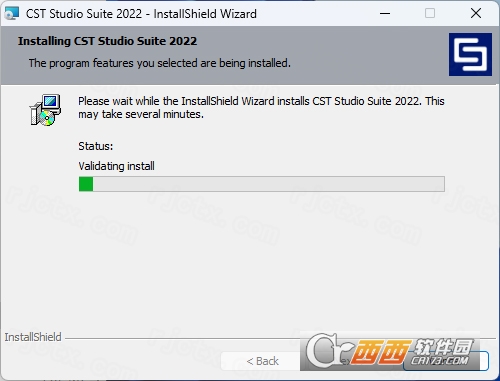

12.软件安装中，稍等片刻

13.不勾选【Configure…】，再点击【Finish】

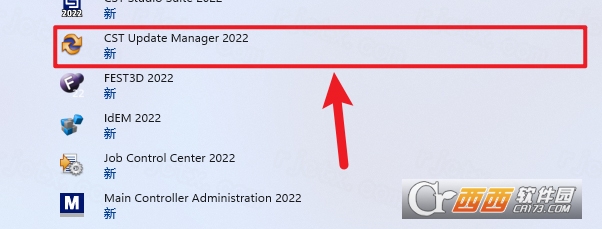

14.回到桌面，点击任务栏的【开始菜单】，在【所有应用】中找到【CST Update Manager2022软件图标】，点击打开它

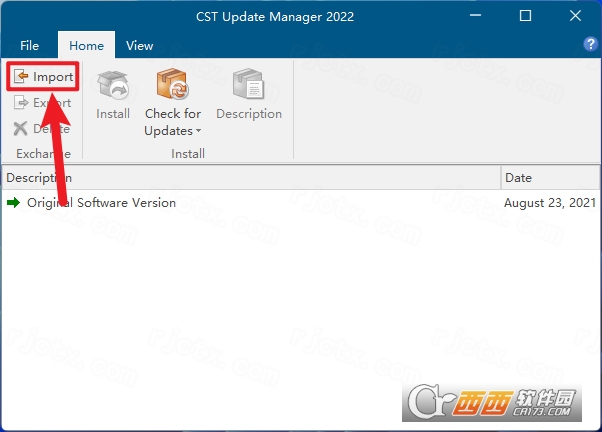

15.点击【Import】

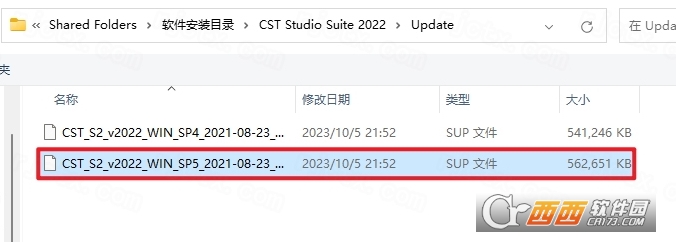

16.找到并选中安装包Update文件夹下的【CST_S2_v2022_WIN_SP5…】，再点击【打开】

17.点击选中【SP5】，再点击【Install】

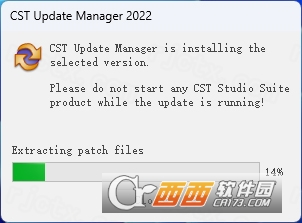

18.软件更新中，稍等片刻

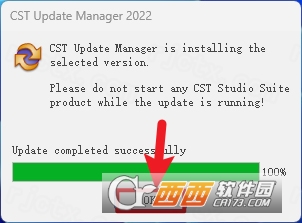

19.更新结束，点击【OK】

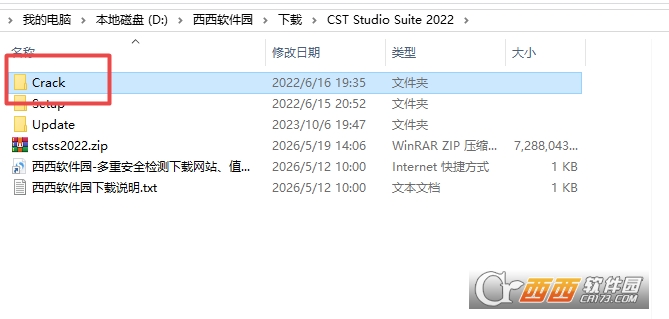

20.回到CST Studio Suite 2022文件夹，双击打开【Crack】文件夹

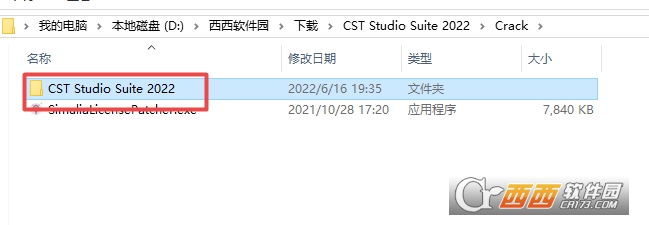

21.找到【CST Studio Suite 2022】文件夹，再右键点击【复制按钮】

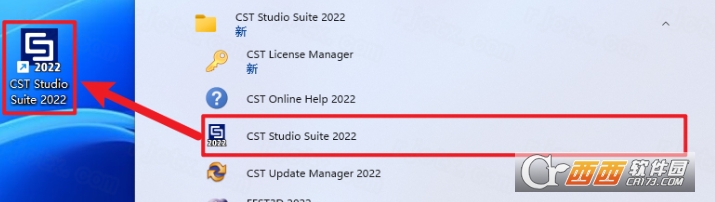

22.打开开始菜单，鼠标按住【CST Studio Suite 2022】图标不动，将软件快捷方式拖动到桌面

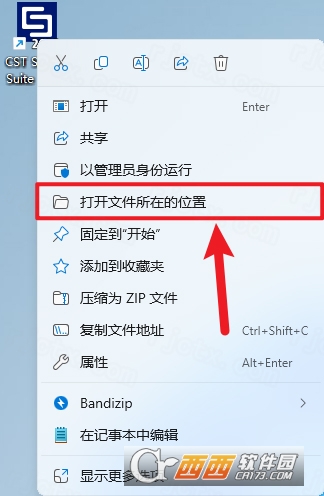

23.鼠标右击桌面的【CST Studio Suite 2022】快捷方式，点击【打开文件所在的位置】

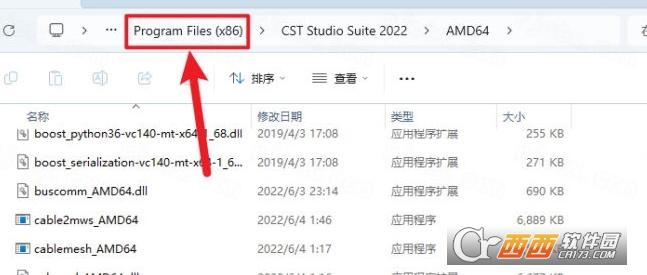

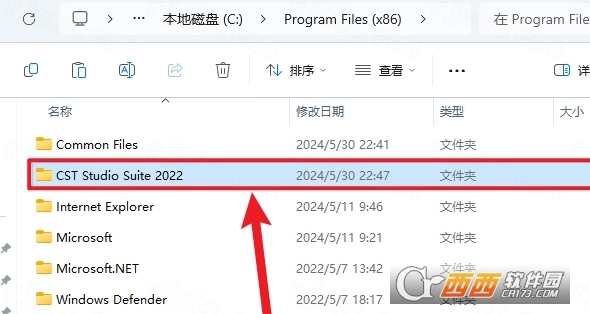

24.点击路径中的【Program Files（x86）】

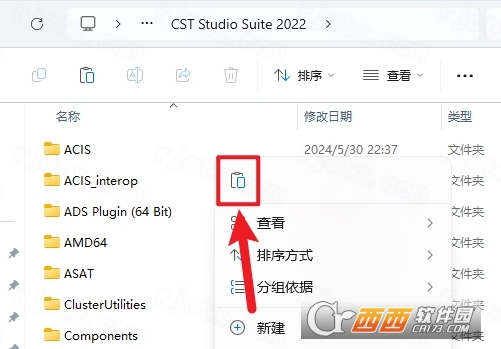

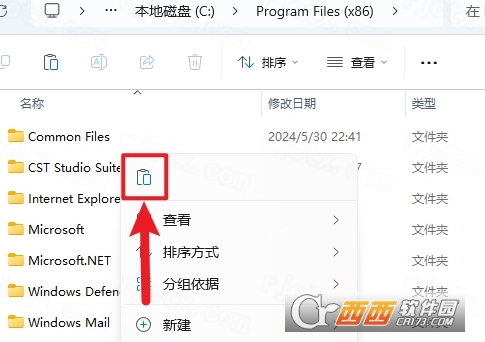

25.鼠标在空白处右击，点击【粘贴】

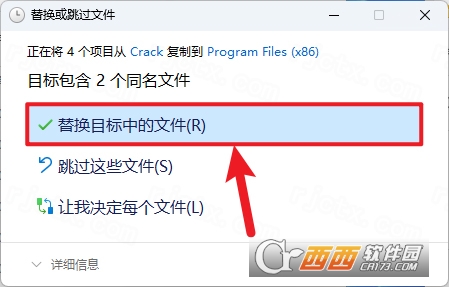

26.点击【替换目标中的文件】

27.回到Crack文件夹，找到【SimuliaLicensePatcher】文件，再右键点击【复制按钮】

28.回到步骤 24 文件夹，双击打开【CST Studio suite 2022】文件夹

29.鼠标在空白处右击，点击【粘贴】

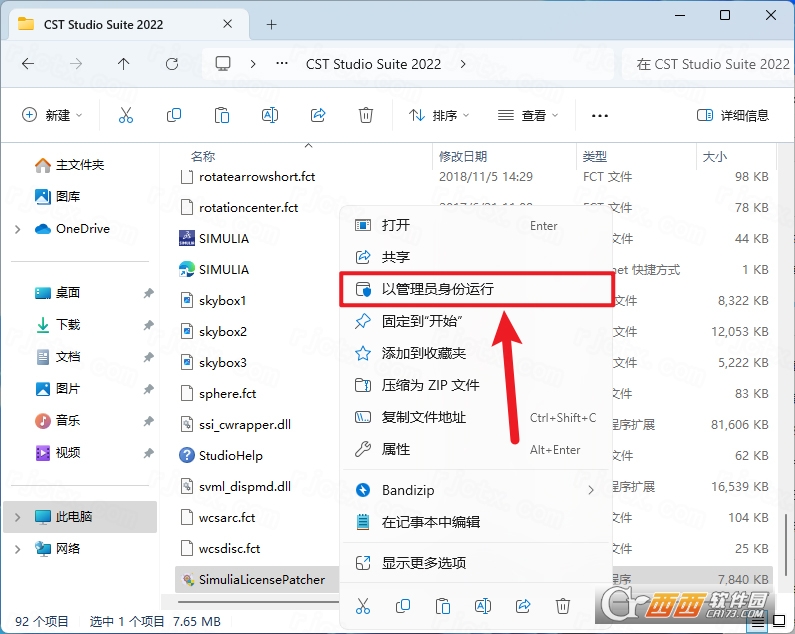

30.找到粘贴的【SimuliaLicensePatcher】文件，再右键选择【以管理员身份运行】它

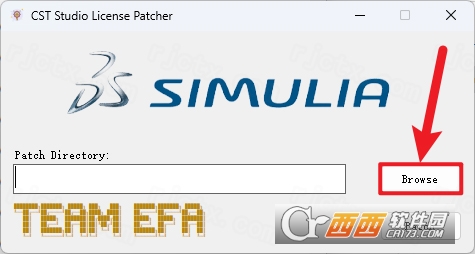

31.点击【Browse】

32.选择路径：步骤 28 中的【CST Studio Suite 2022】文件夹，再点击【确定】

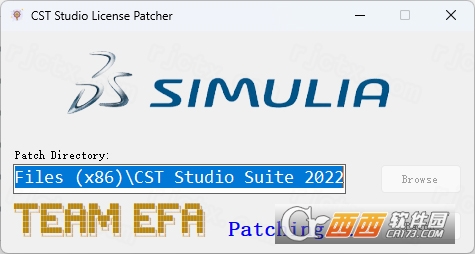

33.点击【Patch】

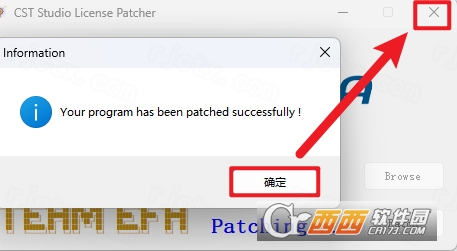

34.点击【确定】

35.点击右上角【关闭按钮】

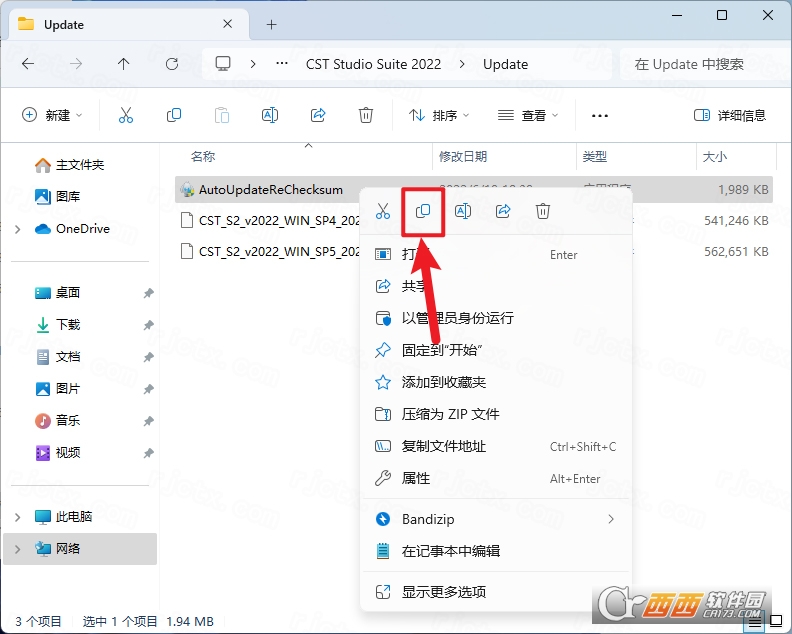

36.回到Update文件夹，找到【AutoUpdateReChecksum】文件，再右键点击【复制按钮】

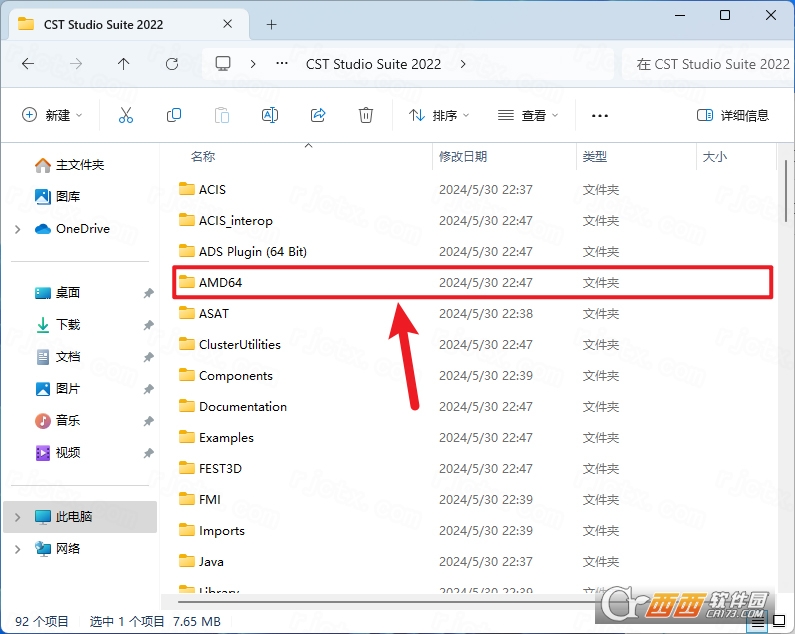

37.打开步骤29中的文件夹，双击打开【AMD64】文件夹

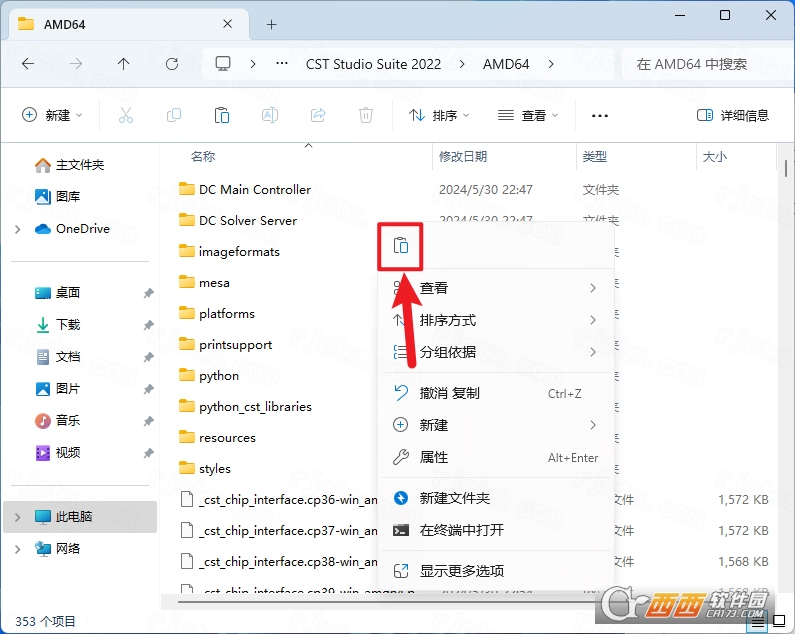

38.鼠标在空白处右击，点击【粘贴】

39.找到粘贴的【AutoUpdateReChecksum】文件，再右键选择【以管理员身份运行】它

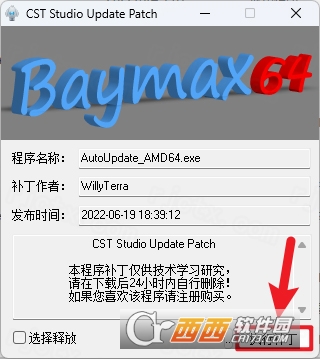

40.点击【执行补丁】

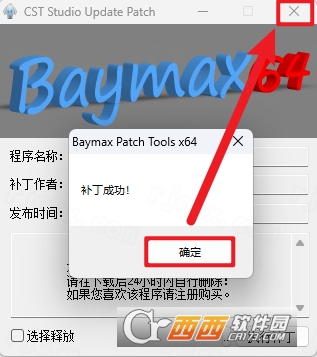

41.点击【确定】，点击右上角【关闭按钮】

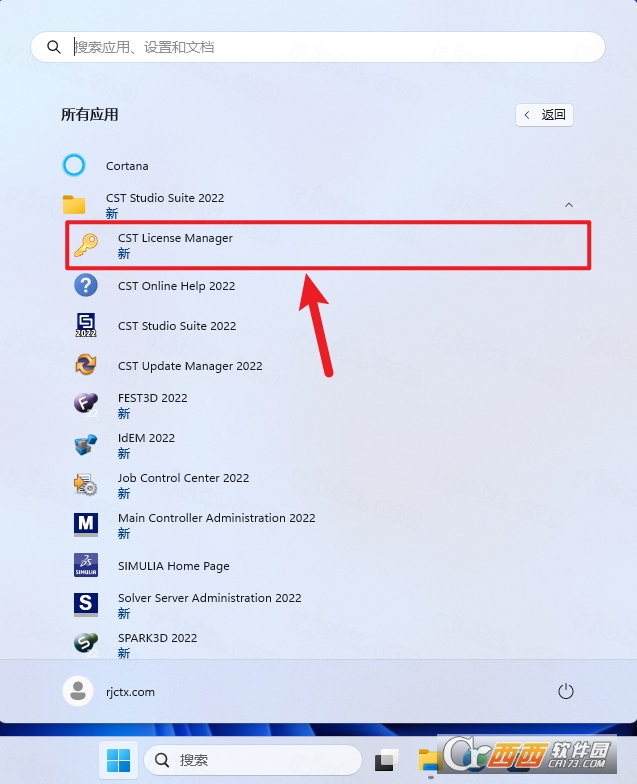

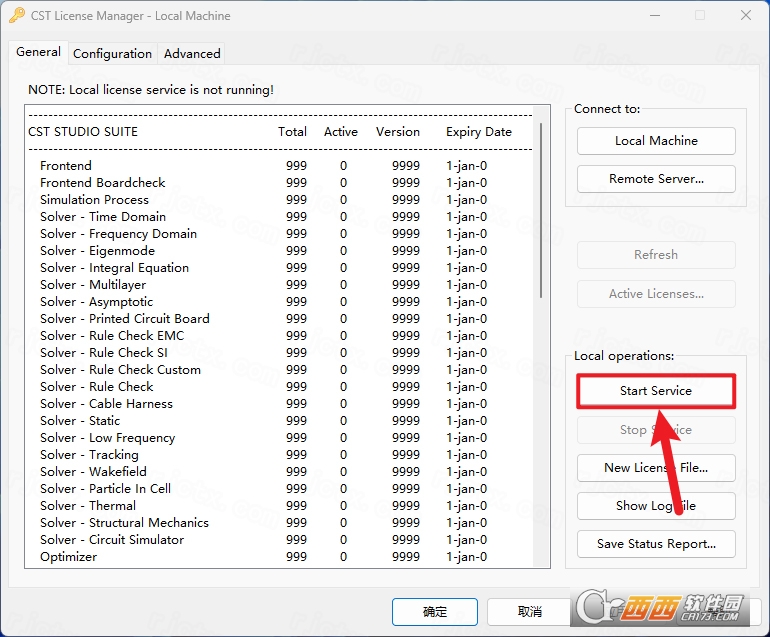

42.回到桌面，点击任务栏的【开始菜单】，在【所有应用】中找到【CST License Manager软件图标】，点击打开它

43.点击【Start Service】

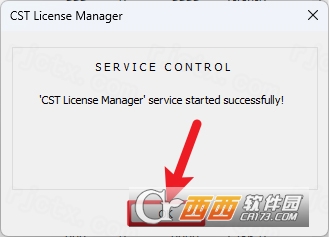

44.点击【OK】

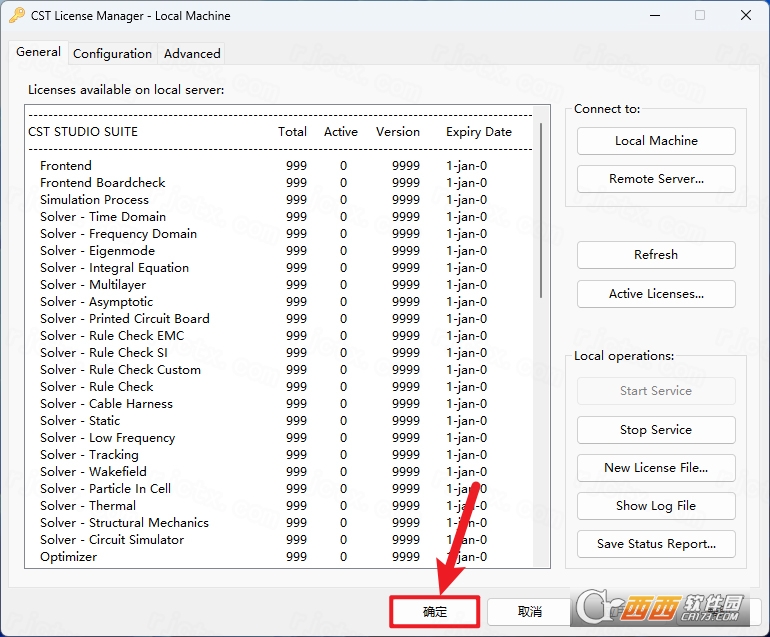

45.点击【确定】

46.双击桌面的【CST Studio Suite 2022】快捷方式启动软件

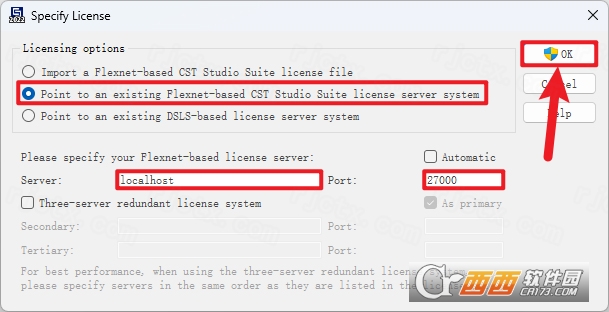

47.勾选【Poibt to an…License server system】，Server输入：localhost，Port输入：27000，再点击【OK】

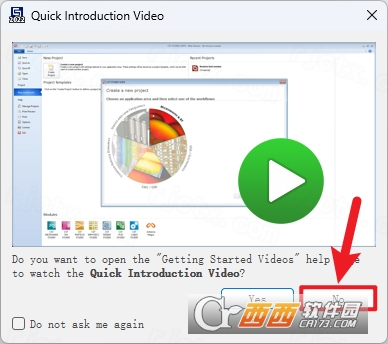

48.点击【No】

49.安装完成

cst studio suite 2022主要功能

强大的多物理场协同仿真：集成了电磁、热、结构等多种物理场求解器，能够实现电磁损耗与温度分布的双向耦合分析，特别适用于电子设备散热、电机驱动等复杂场景的精准评估。

先进的天线与微波设计工具：全面增强了天线阵列的工作流，支持六边形单元的本征模式分析以及灵敏度分析，能够帮助用户高效完成大规模相控阵天线及各类微波零部件的设计与优化。

卓越的信号与电源完整性分析：针对高速数字电路，提供了改进的DDR4分析功能，并支持IBIS和IBIS-AMI缓冲模型，能够精准模拟PCB中的非圆形钻孔效应，确保高速互连设计的可靠性。

高效的EMC/EMI解决方案：引入了pRLC求解器以处理开放边界问题，并在DesignStudio中集成了FFT窗口以减少频谱泄漏，同时显著提升了复杂双向电缆仿真的加速效率。

cst studio suite 2022导入尺寸变小

在CST中导入S参数（通常为Touchstone格式.sNp文件，其中N为端口数）有两种常见场景：作为电路元件参与系统仿真（如将实测滤波器的S参数导入与天线级联）和作为激励源或边界条件。

场景一：作为电路元件导入（与CSTCircuitStudio协同）

适用于将外部计算或实测的S参数模型（如滤波器、放大器、天线）添加到电路级仿真中。

创建电路项目

File→New→Template→选择Circuit(SPICE)或RFandMicrowave。

或直接切换到「CircuitStudio」工作区。

添加S参数元件

在CircuitStudio组件库中，找到Models→TouchstoneFile。

将该元件拖拽到电路原理图编辑区。

加载S参数文件

双击该元件→属性对话框。

点击Browse或SelectFile，选择.sNp文件（如filter_4port.s4p）。

CST会自动解析端口数量、频率范围、参考阻抗等。

连接外围电路

添加端口（Port）、电压源、负载、传输线等元件。

将S参数元件的各个引脚与外部分别连接。

设置仿真

Solve→CircuitParameters→设置频率扫描范围与步长。

点击「Start」运行仿真。

结果中会包含S参数元件与电路其他部分协同作用的最终S矩阵。

场景二：导入S参数作为激励源的等效源

适用于将外部S参数模型作为“黑盒子”嵌入到三维全波仿真中（例如将实测天线的S参数作为芯片封装的激励）。

创建或打开三维仿真项目。

添加S参数数据

Modeling→SimulationModel→ExternalModel→S-Parameter。

在属性对话框中点击Import，选择.sNp文件。

分配至端口或边界

在模型中选择需要应用该S参数的端口或边界条件。

在端口属性中，将Excitation或ImpedanceDefinition关联到已导入的S参数模型。

运行全波仿真

此时CST会在求解电磁场的同时，将导入的S参数作为频率相关的阻抗或传输特性参与计算。

场景三：导入S参数后查看或再处理（无需仿真）

仅将S参数文件加载到CST的「Results」环境中进行查看、绘图或数学运算。

操作步骤：

File→Import→TouchstoneFile(S参数)。

选择.sNp文件。

导入后，该S参数会出现在「1DResults」→「ImportedS-Parameters」中。

右键可绘制幅度/相位曲线、Smith圆图、TDR波形等。

还可对多个S参数文件进行数学运算（如级联、反归一化、重新参考阻抗）。

cst studio suite 2022怎么导入s参数

场景1：原理图（Schematic）导入（常用，用于电路仿真）

新建/打开项目→切换到Schematic界面。

在左侧BlockSelectionTree→DataImport→选择**TS（Touchstone）**模块，拖入原理图。

双击TS模块→在弹出窗口点击Browse，选择**.s2p/.s4p**等S参数文件。

确认ReferenceImpedance（通常50Ω），点击OK完成导入。

连接端口并设置仿真任务（如S-Parameter），即可调用导入数据。

场景2：3D模型界面导入（用于场路协同）

3D界面→Modeling→LumpedElements→Touchstone。

选择S参数文件，设置端口映射与参考阻抗，放置到模型对应位置。

结合3D求解器，实现电磁场与电路参数联合仿真。
