Catia V5R21中文激活版

Catia V5R21中文激活版是由法国达索系统倾力打造的旗舰级三维CAD/CAM/CAE一体化解决方案，可将每一层二维内容自动映射至专用表格中，用户借助表格叠加与研究对象，能够将分散的图层信息整合为统一的工程图表！

Catia v5r21安装教程

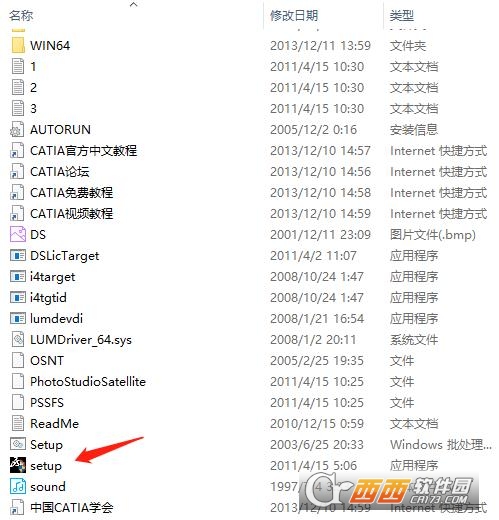

1、在本站下载解压后即可获得软件安装包，双击SETUP

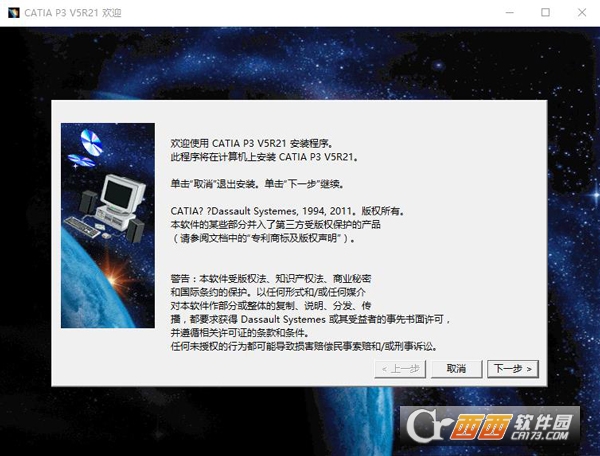

2、进入安装界面，点击下一步按钮

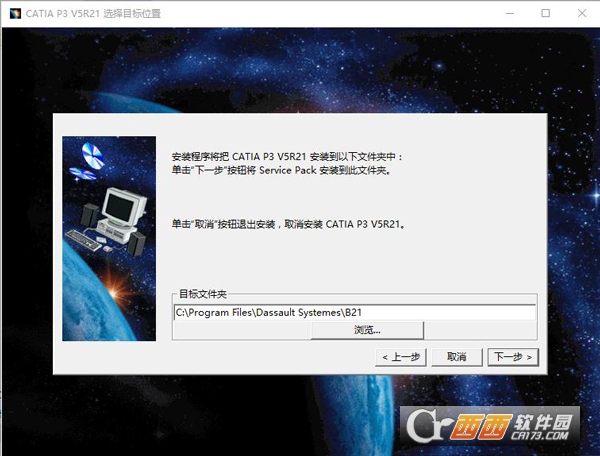

3、根据用户自身情况选择安装目录

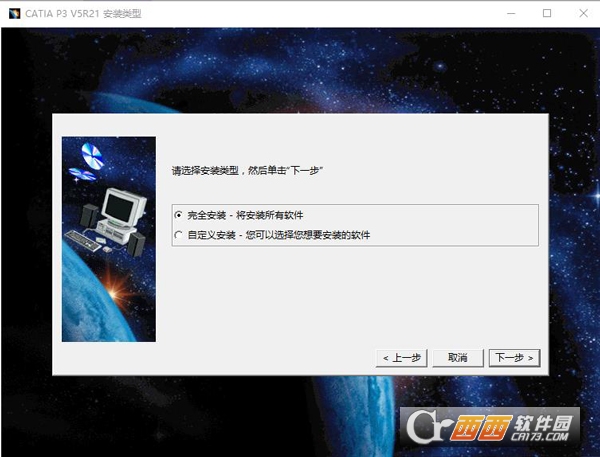

4、根据自身情况选择完全安装或自定义安装（小编以完全安装为例）

5、点击下一步

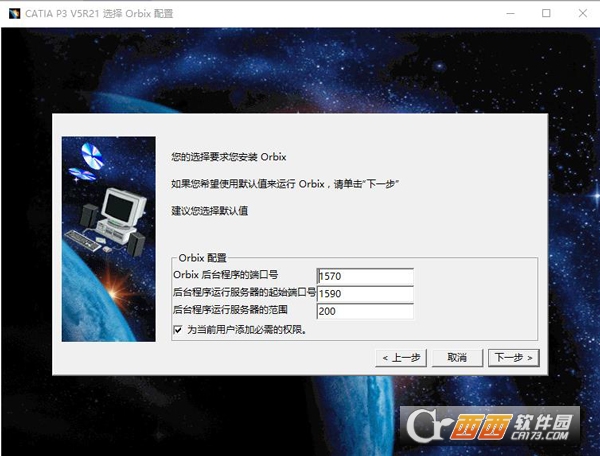

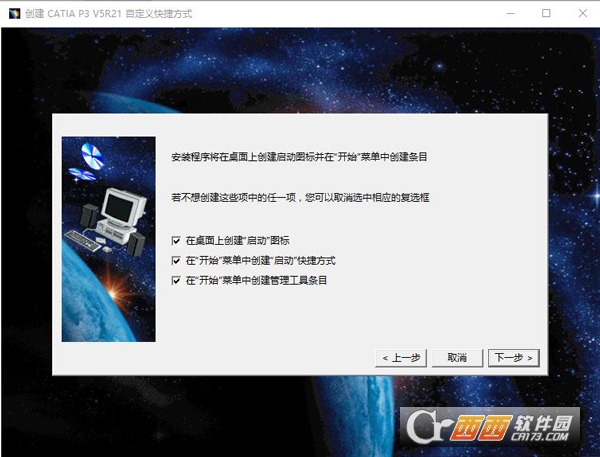

6、如图，点击下一步

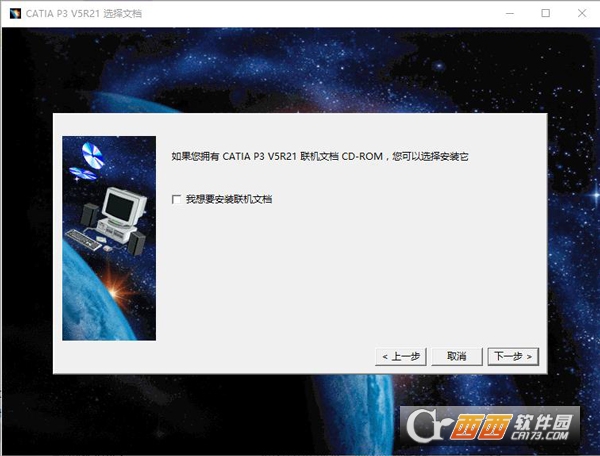

7、点击下一步

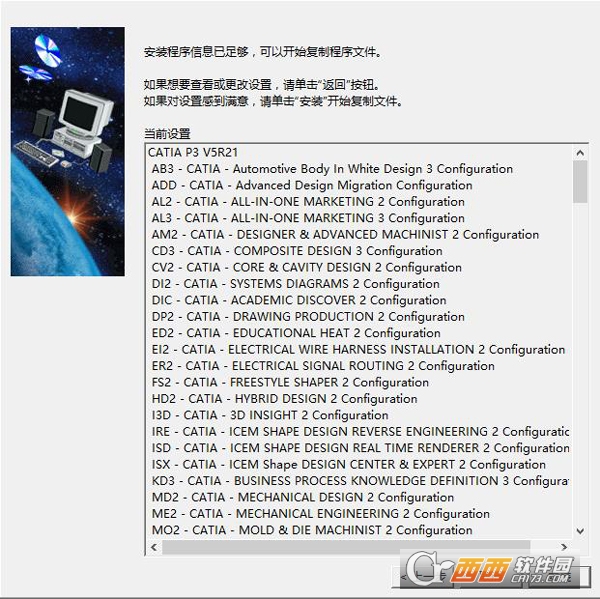

8、点击安装按钮

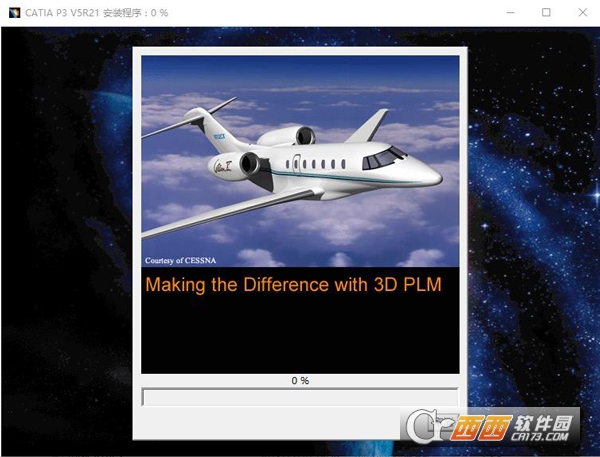

9、安装过程中，请耐心等候

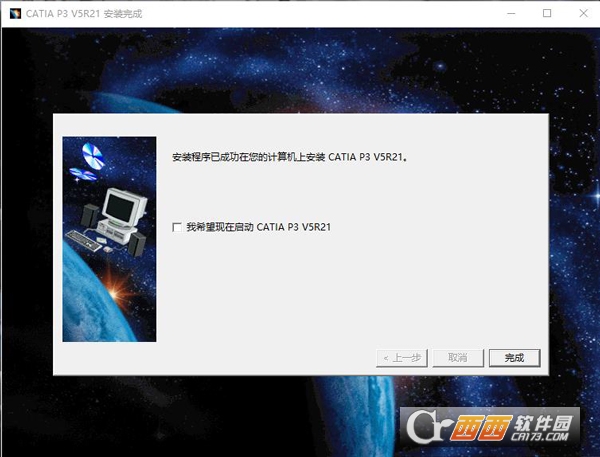

10、安装完成，点击完成按钮

Catia V5R21亮点功能

强大的创成式外形与自由曲面设计：提供了行业顶尖的曲面建模能力，无论是汽车A级曲面还是复杂的航空零部件，都能通过增强的Loft（多截面曲面）命令和G2曲率连续性定义，实现极其顺滑且精准的自由造型。

高效的混合设计与数据兼容：支持实体与曲面的混合建模，大幅提升了概念设计的灵活性。同时，能够直接导入DXF和DWG文件，将二维图层内容转化为特殊的叠加表格，方便在三维环境中直接调用和转化二维设计数据。

先进的仿真与分析集成：集成了SIMULIA（Abaqus）强大的有限元分析技术，用户无需离开CATIA环境即可进行非线性分析、热应力分析以及复合材料结构分析，真正实现了设计与验证的同步进行。

智能化的加工与装配：在数控加工方面，优化了深孔钻削和多轴加工策略，有效延长刀具寿命并缩短编程时间。在装配设计上，提供了更稳健的分支管理和混合零件组件处理能力，轻松应对大规模复杂装配。

虚拟造型与实时渲染：引入了基于细分曲面技术的Imagine&Shape模块（虚拟黏土建模），设计师可以像捏橡皮泥一样快速推敲产品造型，并实时查看渲染效果，极大加速了工业设计的外观创新流程。

Catia V5R21机械设计教程

如果你是机械设计初学者，想要系统掌握CATIAV5R21，建议按照以下逻辑循序渐进地学习：

熟悉界面与基本操作：首先要了解CATIA独特的工作台（Workbench）概念，掌握鼠标与罗盘（Compass）的配合使用，学会如何定制工具栏以及平移、旋转、缩放模型视图。

草图设计（Sketcher）：这是所有实体建模的基础。重点学习如何绘制轮廓、添加几何约束（如相切、同心、垂直）和尺寸约束，并确保草图处于“完全约束”的绿色状态。

零件设计（PartDesign）：学习基于草图的实体特征操作，如凸台（拉伸）、凹槽（切除）、旋转体、扫掠以及布尔运算（装配、移除、相交）。这是机械设计中最常用的模块。

创成式外形设计（GSD）：进阶学习线框与曲面设计，掌握点、线、面的创建方法，以及拉伸、旋转、扫掠和填充曲面的技巧，为处理复杂异形件打下基础。

装配设计（AssemblyDesign）：学习如何将多个零件组装在一起，通过相合、接触、偏移等约束条件定义零部件之间的相对位置，并进行简单的干涉检查。

工程图设计（Drafting）：学习如何将三维模型转化为符合国标的二维工程图，包括生成三视图、剖视图、局部放大图以及标注尺寸和公差。

建议搭配相关的实战书籍（如《CATIAV5R21机械设计教程》等）或视频教程，通过大量的实际案例练习来巩固各个模块的命令。

Catia V5R21的捕捉命令在哪开启

在CATIAV5R21中，捕捉功能主要用于在草图绘制或3D建模时，精准地吸附到点、端点、中点、圆心等几何特征上。开启和设置捕捉的方法如下：

通过工具栏快速开启：

在草图设计（Sketcher）工作台或3D环境中，查看屏幕上的工具栏。找到一个磁铁形状的图标（通常提示为“捕捉”或“Snap”）。点击该图标，当它呈现按下（凹陷）状态时，即表示捕捉功能已开启。

通过网格设置开启（更精准）：

如果找不到磁铁图标，可以点击工具栏上的“网格”图标（通常显示为网格状，提示为“Grid”）。在弹出的对话框中，勾选“捕捉”（Snap）选项，你还可以在这里设置捕捉的间距（如X和Y方向的捕捉步长）。

使用快捷键：

在草图模式下，通常可以直接按键盘上的G键来快速切换网格和捕捉的显示与开关状态。

中文名：Catia V5R21

MD5值：1e11853319df0cc6760c3bc68728b20f
