Enterprise Architect 17.2中文最新版

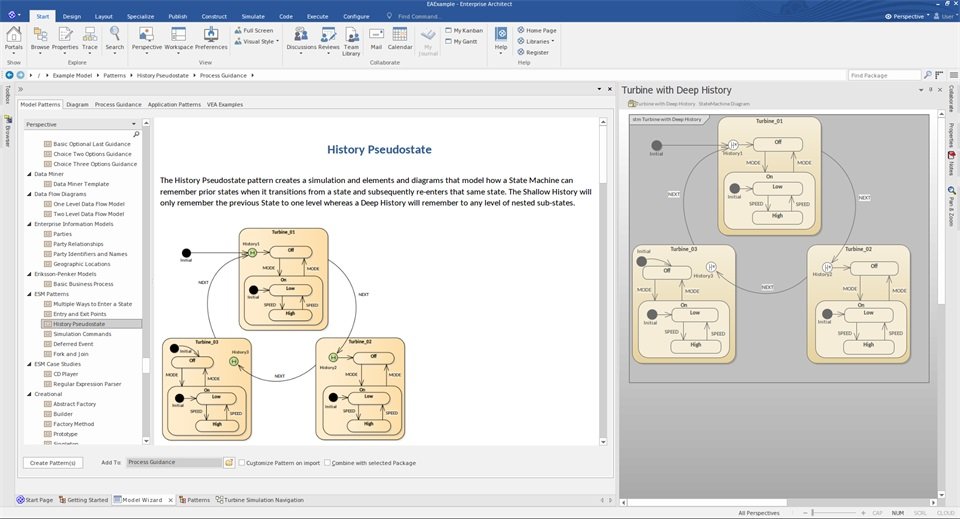

Enterprise Architect 17.2中文最新版是SparxSystems推出的专业UML建模平台，适合大型复杂系统的全周期建模工作，对于需要从多个视角查看系统结构、组件关系与业务流程的团队，它提供了一个可追溯的模型管理环境。

Enterprise Architect怎么导出图片

导出图表为图片的操作路径清晰，支持多种格式。

从功能区导出。打开需要导出的图表，在功能区的“发布”（Publish）选项卡下，找到“图表图像”（DiagramImage）组，点击“保存>保存到文件”（Save>SavetoFile）。在弹出的“另存为图像”对话框中，选择保存位置、输入文件名，并在“保存类型”下拉菜单中选择目标格式。可选的格式包括PNG、JPG、GIF、BMP、TGA、EMF以及SVG。点击保存即可完成导出。

快捷键。部分版本支持通过快捷键Ctrl+T直接调出保存图像对话框。

导出时的注意事项。导出的图像会自动裁剪为包含所有图表元素的最小边界矩形。如果希望调整导出图像的尺寸，可以在“首选项”的“图表”页面中设置缩放比例。此外，如果某个图表元素不希望出现在导出的图片中，可以在该元素的属性中取消勾选“可打印”（Printable）选项。

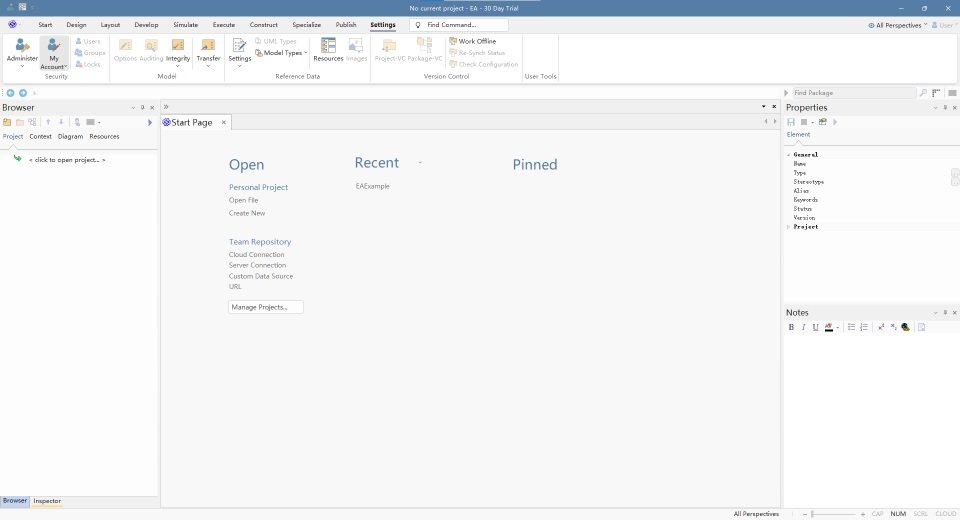

Enterprise Architect工具箱在哪里

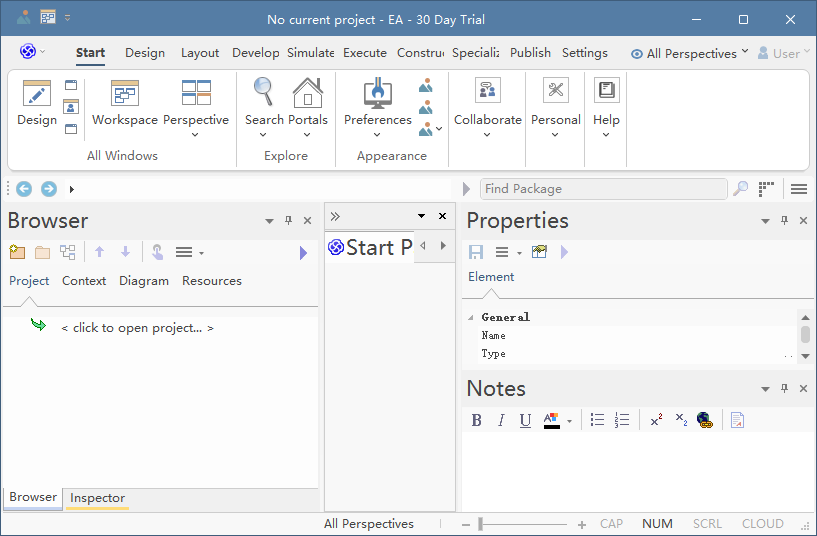

工具箱通常显示在图表编辑区右侧或左侧，名称为Toolbox/DiagramToolbox。

如果找不到，可以：

按快捷键Ctrl+Shift+3打开工具箱。

点击菜单栏Design>Toolbox。

在功能区点击Toolbox图标。

若窗口布局混乱，可通过Start>WorkspaceLayout恢复默认工作区。

工具箱内容会随当前图表类型自动变化，例如打开类图时显示类、接口、关系等元素。

Enterprise Architect怎么画类图

第一步：创建类图。在项目浏览器（ProjectBrowser）中，右键点击用于存放该图的包（Package），选择“添加图表”（AddDiagram）。在弹出的对话框中，从UMLStructural类型中选择“类”（Class），命名后确认，即可打开一个空白的类图画布。

第二步：添加类元素。确保工具箱显示为类图对应的页面。从工具箱中点击“类”（Class）图标，然后在画布上点击放置。双击新建的类，在属性窗口中设置类的名称、属性（Attributes）和方法（Operations）。可以在“特性”（Features）窗口中集中管理这些成员。

第三步：建立关系。根据类之间的逻辑关系，从工具箱中选择对应的连接器图标：关联（Associate）、泛化/继承（Generalize）、组合（Compose）、聚合（Aggregate）或实现（Realize）。点击连接器图标后，在源类上按下鼠标并拖拽至目标类释放，即可建立关系。也可以通过类右上角的快速链接器（QuickLinker）箭头拖拽，在弹出的菜单中选择关系类型和目标元素。

Enterprise Architect 17.2更新内容

1、让您的企业融入建模工作

一个面向业务分析师、软件架构师、开发人员、项目经理、测试人员、部署与支持人员的统一仓库。为具有多个视角和多个可能子系统的复杂系统提供“统一”视图。通过 Enterprise Architect 的 Pro Cloud Server，远程团队成员可以轻松且安全地访问共享模型。

2、应用组合管理 - 加速器

使用基于行业最佳实践和全球CXO需求构建的“核心架构”（TEA）工具包来管理您的应用环境。

借助APM加速器包，架构师可以快速开始数据建模，并向利益相关者展示全面的应用管理分析。

该加速器包包含以下内容：

1）规范化的元模型

2）Excel 电子表格

3）导入配置文件

4）收获模型

5）模型插件（XML文件）

3、管理复杂信息

Enterprise Architect 帮助个人、团队和大型组织对复杂信息进行建模和管理。通过以可视化形式整合和连接广泛的结构与行为信息，您可以构建一个连贯且可验证的“现状”或“未来”模型。

Enterprise Architect 内置的帮助您管理复杂性的工具包括：

1）用于建模战略和业务级概念的图表

2）特定领域配置文件和可重用模型模式

3）用于跟踪和集成变更的基线与版本管理

4）基于角色的安全机制，帮助合适的人以正确的方式进行贡献

4、灵活且丰富

其独特之处在于能够整合复杂领域，并创造出单一、易于获取且统一的愿景。它结合了高端工具、对开放标准的承诺、易于获取的价格以及在线可用性。

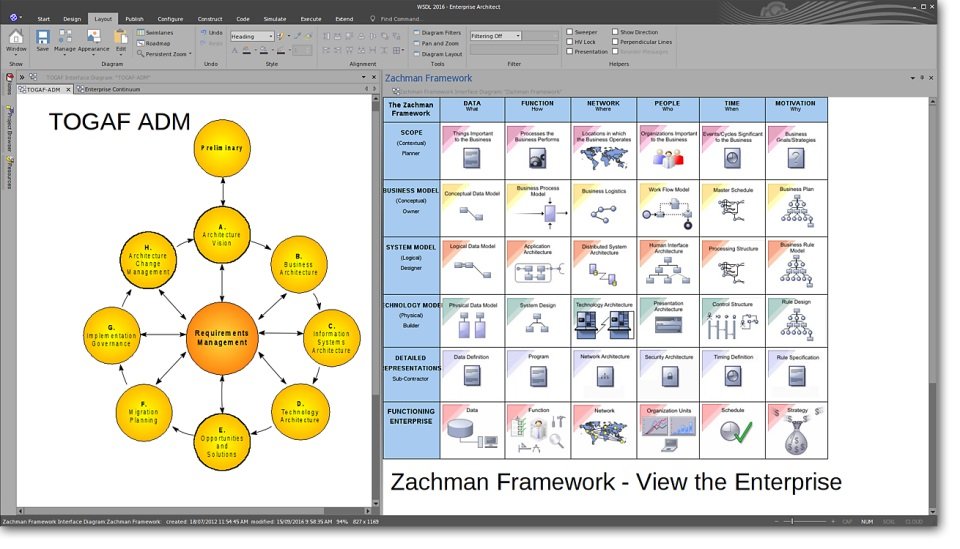

1）开放标准

基于UML、BPMN和SysML等开放标准。支持TOGAF和UPDM等企业架构框架。集成自定义工具以分析和可视化运行中的软件。先进的模拟、测试工具、基于团队的存储库、版本控制等。

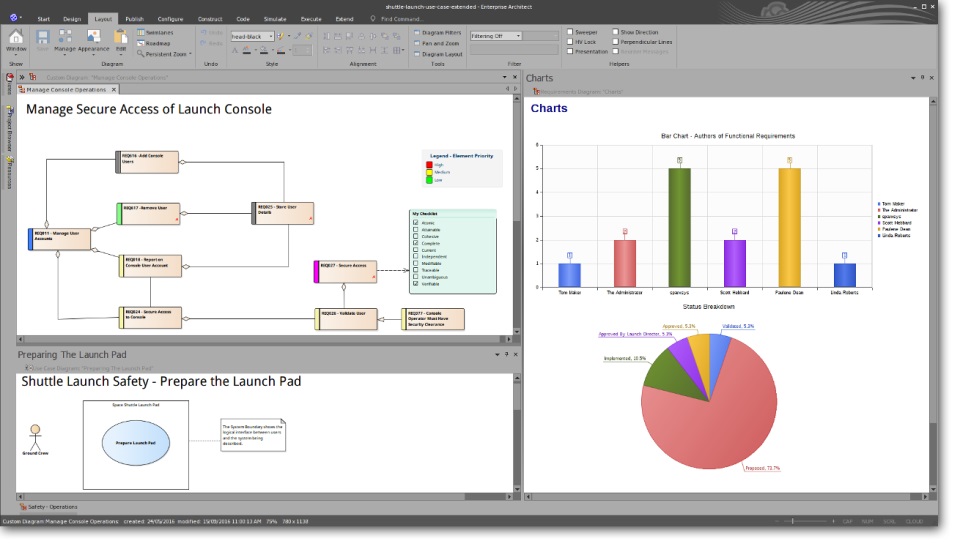

2）跟踪任务

跟踪、优先排序和分配任务是管理模型长期开发的关键部分。根据个人资源和整个项目跟踪模型任务。任务分配可以以甘特图形式查看，让您能够直观地监控进度。

3）测试与调试

开发和可视化软件。测试并验证正确行为。模拟流程。设置和管理测试点。调试和检查运行中的软件。先进的模拟、测试工具、基于团队的存储库、版本控制等。

4）模拟

能够动态模拟行为和状态模型。确认流程设计。指定扳机、事件、约束等。见证运转！指定复杂且大型的结构系统。创建并调试嵌入式解决方案。构建自定义领域特定解决方案。打造您自己的领域特定建模工具！

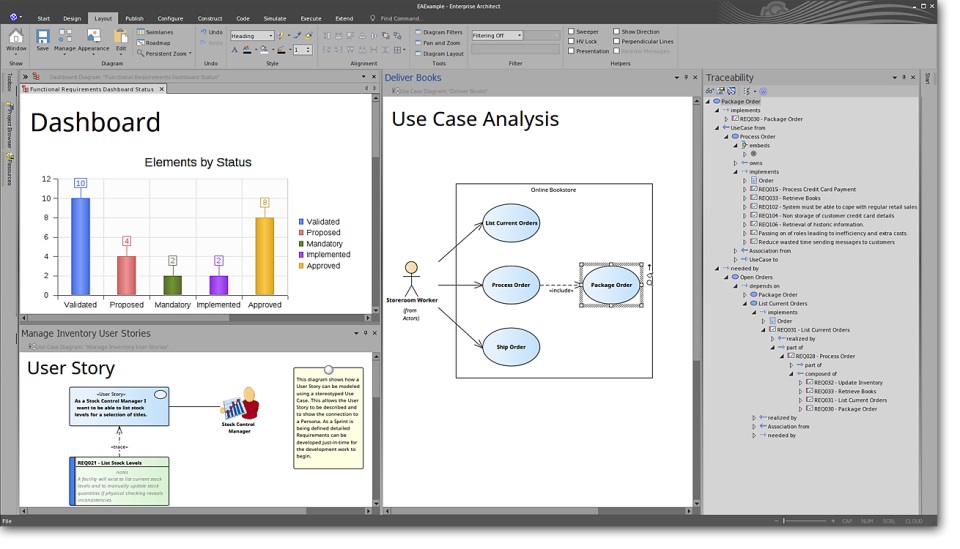

5、建模、管理和追踪

捕获并追踪从设计、构建、部署到后续阶段的正式需求。利用影响分析来追踪提议的变更与原始需求之间的关联。构建正确的系统。

Enterprise Architect 内置的需求管理功能可用于：

1）定义一个有组织的、层次化的需求模型

2）追踪系统需求到模型元素的实现

3）搜索并报告需求

4）对提议的需求变更进行影响分析

6、高性能

1）秒级加载超大型模型

快速！企业架构师用户一致认为——企业架构师是一款性能极其出色的工具，能在数秒内加载超大型模型。凭借高性能模型仓库，企业架构师轻松满足大型团队共享同一企业视图的需求。

2）实现高效的全球协作

凭借紧密集成的版本控制功能和可部署的云端服务器，Enterprise Architect 还能让全球分布的团队在共享项目上进行高效协作。

7、利用超过1000种模式快速启动您的项目

涵盖多个建模领域和语言的丰富定制模式与可重用模型结构，将加速您的设计工作，并帮助您基于强大且经过验证的基础，交付准确且令人惊叹的模型。
