DesignSense GeoTools中文电脑版

DesignSense GeoTools中文电脑版是适配AutoCAD以及BricsCAD的专业地理测绘类插件工具，专门补齐原生CAD在GIS测绘业务上的能力短板，为制图、测量、GIS和基础设施管理领域的专业人士提供了丰富的生产力工具！

DesignSense GeoTools安装教程

1、在本站下载并解压，双击运行安装程序，选择语言为“English”，点击“OK”；

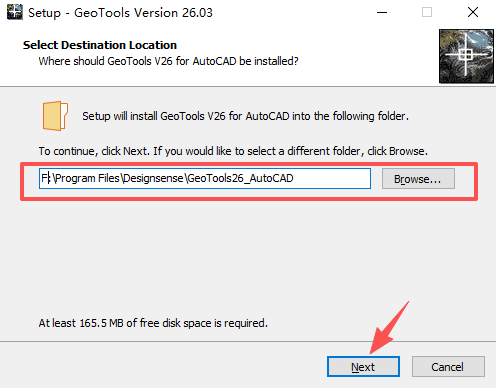

2、选择软件安装位置，完成后点击“Next”；

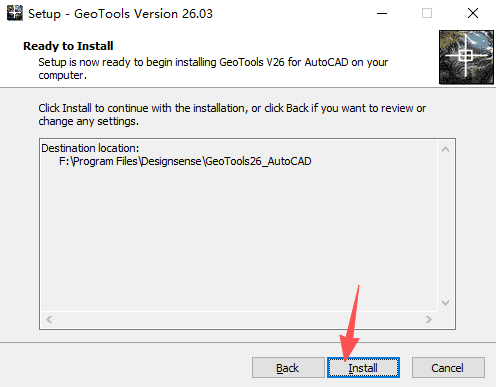

3、安装准备就绪，点击“Install”；

4、软件安装中；

5、安装完成。

DesignSense GeoTools功能详解

1.多段线工具集，支持多段线批量编辑，闭合、拆分、顶点整理、曲线转换、Z值统一处理，快速处理测绘外业回来的折线数据。

2.注释标注工具，批量处理文字、属性块，实现文字位置调整、批量改字、高程标注、宗地编号批量生成，适配地籍图纸。

3.工程图清理工具，图纸去重、删除冗余对象、清理碎线、图层规整、修复破损图形，优化测绘DWG图纸质量。

4.数字化矢量化工具，依托扫描底图、栅格图片完成矢量化提取，把图片图纸转化为CAD矢量线条。

5.AutoCADMap联动工具，对接GIS地图数据，实现CAD图形与地理空间数据互相转换、坐标转换。

6.空间查询工具，完成距离、面积批量统计，按图层、属性筛选图元，提取地块信息输出报表。

7.地块与宗地处理，宗地边界检查、面积校核，批量生成宗地属性，适配不动产测绘业务。

8.坐标转换，支持不同坐标系之间批量转换图元坐标，满足测绘项目坐标系统切换需求。

9.批量处理，批量修改图层、颜色、线型，批量处理多张DWG图纸，提升大批量图纸处理效率。

10.自定义扩展，可自定义工具集，适配基础设施管线、管网设施图纸处理工作。

DesignSense GeoTools怎么用

1.关闭AutoCAD或者BricsCAD软件，完成GeoTools插件安装，重新启动CAD软件。

2.确认插件加载成功，界面出现GeoTools功能选项卡，也可以显示工具栏与下拉菜单；如果没有显示，命令行输入GeoToolsLoad手动加载插件模块。

3.打开需要处理的DWG测绘图纸，做好图纸备份。

4.根据业务需求选择对应工具分类，例如多段线处理、图纸清理、数字化矢量化、查询统计。

5.点击工具命令，跟随命令行提示，框选或者拾取CAD图形对象，设置对应参数，回车执行。

6.执行完成，检查图形处理效果，面积、坐标、属性等结果会输出到命令行窗口，部分功能可以导出文本报表。

7.完成编辑之后保存DWG文件。

DesignSense GeoTools怎么导入cad

场景一：打开本地DWGCAD图纸

1.启动AutoCAD，GeoTools插件已经加载完成。

2.点击CAD软件文件打开，选中本地DWG图纸直接打开，图纸加载完毕，就可以直接调用GeoTools全部工具处理这份图纸。

场景二：外部GIS数据导入，生成CAD图形

1.在GeoTools功能区找到数据导入工具，选择对应的外部数据格式，如SHP、CSV坐标文件等。

2.浏览选中外部数据源文件，设置导入图层名称、坐标系统、属性映射规则。

3.设置图形生成参数，设置点、线、面对应的CAD图层、颜色、块样式。

4.确认坐标转换参数，匹配当前CAD图纸坐标系。

5.点击执行导入，软件自动生成CAD图元，属性信息写入块或者对象扩展属性。

6.导入完成后检查图形位置、属性是否正确。
