Autodesk Fabrication CADmep 2024中文免费版

Autodesk Fabrication CADmep 2024中文免费版是依托AutoCAD2024运行的机电深化插件，面向暖通、给排水、电气专业完成三维管线建模与加工级详图设计，打通了从设计到估算再到制造的数据流，让细节设计更精准，为后续施工和安装提供可靠支撑，显著提升项目整体效率。

Fabrication CADmep 2024通用安装教程

1、下载并解压文件后，得到以下文件，双击ISO文件，如下图；

2、进入下图情况，然后再双击“setup.exe”文件，运行安装软件。

3、进入安装界面，在右上角选择语言，然后在勾选“I agree...”在点击next进入下一步；

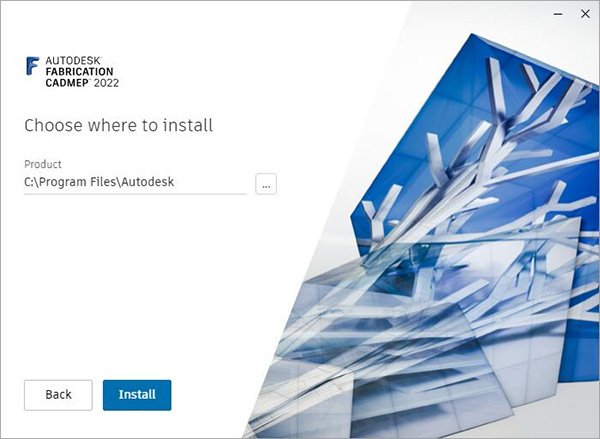

4、选择软件安装的目标路径，默认安装在C盘，可更改，完成后直接点击install安装即可；

5、等待软件的安装，安装完成之后，直接关闭安装页面即可；

然后再点击右下角的“activate（激活）”软件；

8、然后进入下图情况，输入产品序列号【666-69696969】和密钥【829M1】，在点击next进入下一步；

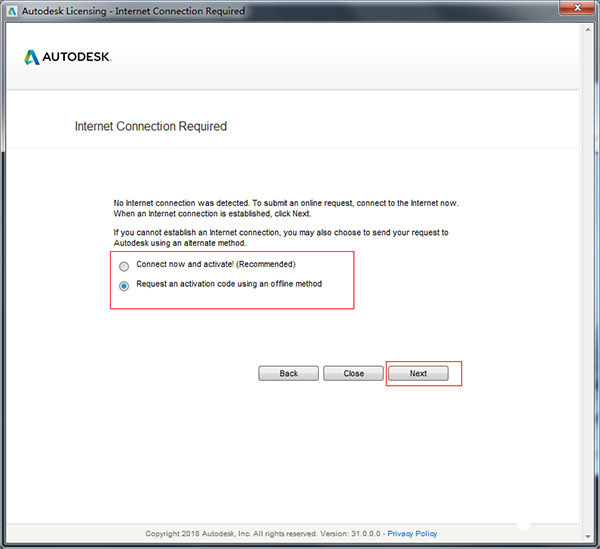

9、然后选择使用脱机的方法申请激活码，在点击next；

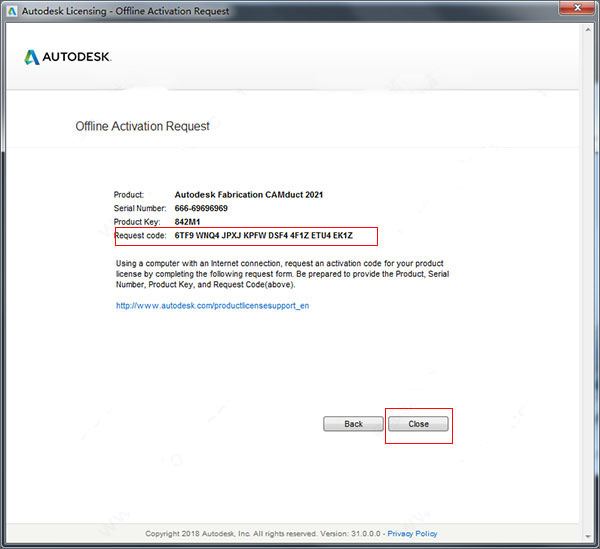

10、然后再复制自己的申请号，接着点击close，重新打开软件，点击激活，输入上方的序列号，这边就点击我有Autodesk提供的激活码

11、然后以管理员身份运行“xf-adesk20_v2.exe”文件，点击“patch”，弹出“successfully patched”，点击确定

将刚才复制好的申请号输入注册机的request中，再单击generate得到激活码。注意刚才一定要先单击patch，弹出“successfully patched”；

ps：激活码比较长，一定要全部复制。

12、将刚才复制好的激活码输入我们之前打开的的Autodesk Fabrication激活页面，复制点击下一步软件即可激活成功；

Autodesk Fabrication CADmep 2024有什么功能

制造级智能建模能力：支持在设计阶段就为所有管线、阀部件赋予完整的生产制造属性，让模型不止是可视化的示意图形，更能直接对接后续的加工生产流程，避免设计与制造环节的信息断层。

全品类MEP构件库：内置覆盖通风管道、电气桥架、给排水管线等全专业的标准构件素材库，所有构件参数符合国内机电施工规范，支持自定义添加厂商专属构件，不用从零绘制就能快速完成管线排布。

原生中文操作体系：全界面支持中文显示，菜单、参数面板、帮助文档均完成本土化适配，降低国内用户的学习门槛，不用依赖第三方汉化补丁就能顺畅使用全部功能。

智能联动更新机制：所有设计元素均为关联智能对象，修改某一处管线的位置、尺寸参数时，与之关联的相连构件、标注信息、材料清单都会自动同步更新，彻底避免传统绘图中信息不同步的错误。

分区协同设计支持：支持大型机电项目按专业、按施工区域拆分多工作区，不同设计师可以并行完成各自负责的区块设计，之后统一合并整合，不会出现文件冲突，大幅提升团队协作效率。

一键算量出图功能：基于完成的深化模型，可直接生成精准的材料统计清单、工程量报表，同时自动导出符合国内施工规范的加工详图、安装施工图纸，省去手动统计和绘图的大量重复工作。

跨软件生态兼容：完美适配AutoCAD原生操作逻辑，同时支持和Revit等Autodesk平台软件无缝交互，可直接导入上游BIM模型进行二次深化，打通从初步BIM设计到落地加工的完整流程。

碰撞校验与优化工具：自带管线碰撞智能检测功能，可快速定位不同专业管线之间的冲突位置，提供一键优化调整建议，大幅减少后续施工阶段的管线碰撞返工问题。

Autodesk Fabrication CADmep 2024风管教程

第一步：准备配置与服务

启动软件后，确认已加载正确的Fabrication配置（如公制或英制配置）。若配置缺失，需要从安装目录或通过迁移工具加载。在开始绘制前，在ServiceandSectionBar（服务和截面栏）中选择要绘制的风管服务类型（如送风、回风）和截面尺寸。

第二步：使用设计线（DesignLine）绘制主干

点击Fabrication工具栏上的设计线工具，在图纸上通过指定起点和终点绘制风管主干路径。设计线会依据当前选择的截面尺寸，自动生成带有连接件的风管段。

第三步：添加分支与管件

使用多服务平行布线工具，从主干路径引出分支管线。软件会自动在交叉位置生成三通、四通等连接件。利用设计线技术可快速完成复杂的分支布局。

第四步：验证与导出

完成绘制后，使用服务验证工具检查连接器匹配情况。确认无误后，可将模型导出或直接用于生成材料清单和制造报表。

Autodesk Fabrication CADmep 2024 HAcV功能区没有了什么原因

1.插件菜单没有正常加载，CAD启动顺序错误，先打开AutoCAD再加载CADmep会出现菜单缺失。处理：完全关闭AutoCAD，从CADmep程序图标启动软件。

2.cuix菜单文件加载异常。命令行输入MENULOAD，点击浏览，找到CADmep安装目录下对应的cuix菜单文件，加载菜单文件。

3.工作空间被切换为普通AutoCAD经典工作空间。处理，顶部切换工作空间，选择Fabrication专属工作空间，机电功能区就会显示。

4.安装损坏，部分组件未注册。处理，控制面板修复CADmep程序，修复完成重启电脑再打开软件。

5.图纸模板问题，当前图纸是普通dwg模板，没有载入CADmep配置。处理，新建文件选用CADmep自带项目模板。
