lighttools 8.6光学建模软件

lighttools 8.6光学建模软件是一款专为光学与照明工程师打造的旗舰级光机一体化仿真平台，真正实现了光机一体化设计。软件集成了蒙特卡洛模拟和光线扇/网格两种优化引擎，用户可在修改模型时自主选择优化策略，快速获得符合设计目标的最佳方案！

lighttools 8.6使用说明

导入lt8_6.dat文件后软件自动重启但还是提示要重新导入证书，如图所示：

这种情况是要进入bios关闭scure boot和对驱动重签名来解决

先下载驱动重签名软件driver-signature-enforcement-overrider.

1、进入bios关闭scure boot

然后重启戴尔电脑，重启时连按F2键，进入BIOS设置界面；找到“Secure Boot”选项里的scure boot，选择bisabled，即关闭scure boot，关闭后启动电脑，有bitlocker的设备此时会要求输入恢复秘钥，没有的会直接启动电脑。

2、对驱动重签名

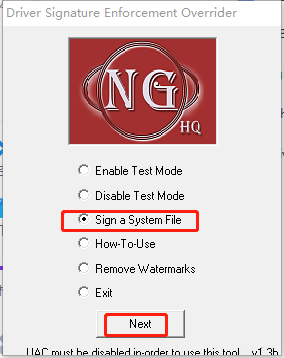

然后打开下载的driver-signature-enforcement-overrider软件，打开后点nest—yes，然后选择sign a System File

再输入C:\Windows\System32\drivers\multikey.sys，点ok

右键开始菜单，并点击windows powershell(管理员)，打开电脑终端（管理员），在powershell窗口中输入 bcdedit /set testsigning on 然后回车，即开启win11测试签名模式，显示“操作成功完成”

这一步如果没关闭scure boot的话会提示该值受策略引导保护，请正确关闭scure boot后重新进行上述步骤。

之后再打开lighttools软件，导入lt8_6.dat许可证，可能还是会提示重新导入许可证，但只需再重启一次电脑， 重启后电脑桌面右下角会显示处于测试模式的文字，这时候就可以正常运行lighttools了。

再点击windows powershell(管理员)，打开电脑终端（管理员），在powershell窗口中输入 bcdedit /set testsigning off 然后回车，可以关闭测试模式，但下一次启动电脑后它又要重新导入许可证，所以不建议关闭测试模式。

lighttools杂散光分析教程

构建完整的光机模型：杂散光往往来源于非预期的反射与散射。首先需要在软件中建立包含所有透镜、反射镜、遮光罩以及内部机械结构的完整三维模型。

定义表面散射与吸收属性：为模型中的各个表面赋予真实的物理属性。例如，为机械内壁设置黑色阳极氧化或喷漆的散射模型（如ABg模型或导入实测的BSDF数据），为透镜表面设置镀膜反射率。这些属性直接决定了光线在表面的能量衰减与散射分布。

设置光源与追迹参数：添加外部强光源（如太阳或环境光），并配置蒙特卡洛光线追迹参数。为了保证统计显著性，通常需要追迹数百万甚至上千万条光线。

运行仿真与路径追踪：启动光线追迹后，利用软件内置的“RaypathAnalyzer（光线路径分析仪）”工具。你可以通过设置逻辑条件（如“含有任意交点的路径”或“含有交点系列的路径”），精准过滤并高亮显示那些经过多次反射最终打到探测器上的“嫌疑光线”。

优化与验证：根据追踪到的杂散光路径，在模型中增加挡光环、优化遮光罩角度或更换低反射涂层，然后重新运行仿真，对比优化前后的信噪比与照度分布，直至杂散光被完全抑制。

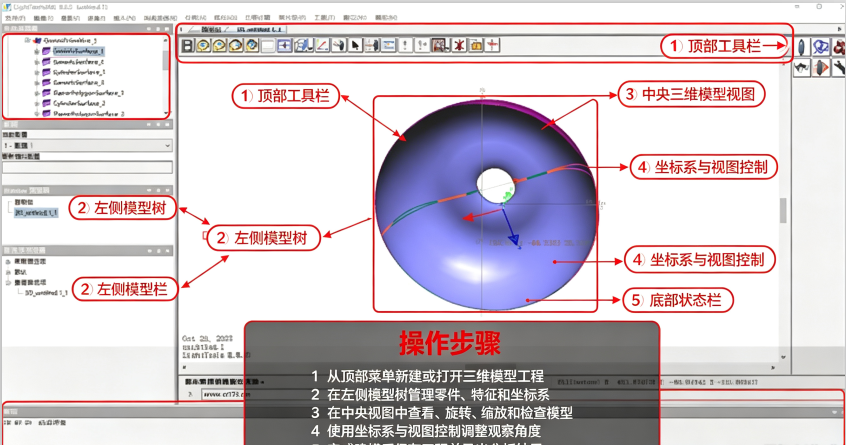

lighttools怎么用

1.启动与新建项目

打开LightTools，点击File→New，选择“空白模板”以避免预设参数干扰，单位系统建议选择“毫米”。

2.创建光学实体模型

LightTools支持直接绘制三维实体模型。例如，创建一个导光板（长方体）：点击工具栏Draw→Rectangle在XY平面绘制矩形，选中后右键选择Edit→Extrude拉伸为实体。在模型树中选中实体，可在属性面板中为其赋予材料（如PMMA）。

3.添加光源与设置属性

点击Sources→LED→SingleLED添加光源，在属性中设置其位置和方向。如需使用表面光源，可在“插入”菜单中选择“光源”，在属性中定义光通量和角度分布（如朗伯分布）。

4.设置接收器与光线追迹

在需要分析的位置添加接收器（如探测器）。点击Analysis→RayTracing→Settings设置光线数量（新手建议10万条），点击工具栏的绿色三角按钮开始追迹。

5.查看分析结果

追迹完成后，可通过Analysis→Illumination→2DIlluminanceMap查看照度分布，或通过光线路径分析仪查看光路走向。

lighttools怎么改模型原点坐标

LightTools无法直接修改软件全局坐标系原点，常用两种可行方案调整模型参考基准

方案一组件编组调整坐标（适合导入外部CAD模型）

1、在需要设定为新原点的位置插入参考点实体。

2、按住Ctrl，先选中参考点，再选中需要调整的模型，执行编组操作，选中顺序不能颠倒。

3、打开组属性，将组的全局坐标修改为000，模型整体跟随参考点移动至全局原点。

方案二整体平移模型

1、选中单个元件或者全部模型组件。

2、打开变换工具栏选择平移功能，输入XYZ方向偏移量，把目标基准点移动至全局坐标原点。

方案三创建局部用户坐标系UCS

1、在目标位置新建用户坐标系。

2、后续新建元件时使用局部坐标指令LXYZ进行定位，新建物体将以自定义坐标系作为参考基准。

实用提示，外部三维模型优先在SolidWorks、Creo等CAD软件内调整好坐标原点，再导入LightTools，能够避免多次坐标调整带来的误差。
