做数据库设计这行，要是没听过PowerDesigner的大名，那可真有点说不过去了。这软件在数据库建模圈子里混了几十年，地位那是相当稳当。今天咱们要聊的就是这个PowerDesigner 16.7.5中文最新版，我前阵子刚在win10和win11两台机器上折腾过，把安装过程和一些坑都摸了个透，顺便把它的核心建模功能也仔细研究了一遍。这篇文章就把我的真实体验和安装步骤都分享出来，打算入手的兄弟可以少走点弯路。
安装前准备与常见坑点
先说下安装包的事儿。网上搜PowerDesigner 16.7.5中文最新版，资源挺多的，但要注意别下到捆绑了乱七八糟插件的版本。我下的这个压缩包大概1.2G左右，解压后里面有个主程序exe和一个crack文件夹。安装前建议把杀毒软件暂时关掉，特别是360和Windows Defender，这俩最容易误杀注册机或者补丁文件，我第一回就是没关杀软，结果补丁直接被隔离了，折腾了半天。
还有就是路径问题，安装路径千万别带中文，也别带空格，最好就默认C盘或者D盘根目录下的英文文件夹。之前有个朋友图省事直接装在D盘的“软件安装”文件夹里，结果后面连数据库反向工程的时候老是报错，找不到配置文件，最后重装才解决。另外，如果你是Win11系统，安装的时候记得右键以管理员身份运行，不然容易卡在“正在配置环境”那一步不动弹。
安装过程其实没什么技术含量，一路Next就行，就是到了选择组件那一步，建议全选，特别是那个“Repository”仓库服务，虽然咱们单机用不上，但以后要是团队协作或者想用版本管理功能，没装就麻烦了。选完组件后，它会提示你选择数据库类型，这个可以随便选，装完也能改，我一般选SQL Server或者Oracle，看自己平时用啥。
装完之后先别急着打开，把crack文件夹里的补丁复制到安装目录下覆盖原文件。这里注意，补丁有分32位和64位的，别搞混了，不然打开软件会提示“无效的许可证”。覆盖完再打开，会弹出一个License Manager的窗口，选“Load a License File”，然后指向crack文件夹里的那个lic文件，点确定就完事儿了。
核心建模功能实测体验

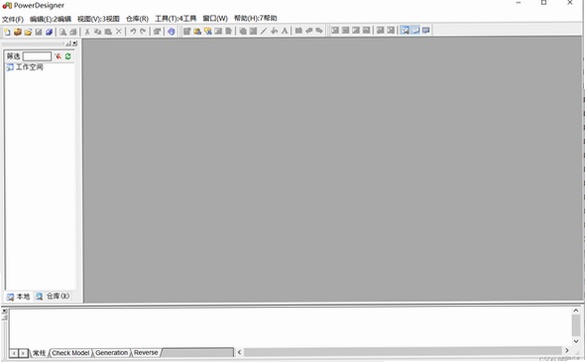

这软件装好之后，第一感觉就是界面有点老气，跟现在那些花里胡哨的云端工具没法比，但胜在功能扎实。我最常用的是它的数据流图（DFD）和数据模型（CDM/PDM）功能。拿数据建模来说，你画物理数据模型（PDM）的时候，可以直接从数据库里反向工程，把现有的表结构导入进来，自动生成图形，这对维护老项目来说简直是救命稻草。
再说说正向工程，也就是从模型生成数据库脚本。在PDM界面里画好表、字段、主外键关系后，点“数据库”菜单下的“生成数据库”，它会直接帮你把建表SQL语句写好，还能选择生成到文件还是直接连接到数据库执行。这个SQL生成质量挺高的，基本不用大改，就连索引、约束这些细节都能给你考虑进去。
还有一点不得不提，就是PowerDesigner对UML的支持。虽然现在很多人用StarUML或者Visio画类图，但PD的类图跟代码生成结合得特别紧密，尤其是做Java项目的时候，它可以生成带注释的JavaBean代码，反过来也能从Java代码里反向生成类图，这个双向工程能力是我觉得它最值钱的地方。
另外，PowerDesigner 16.7.5中文最新版对中文字体支持也做了优化，之前老版本在画布上输入中文偶尔会乱码，这个版本我用了几天，没发现这个问题。而且它对高DPI屏幕的适配也比老版本好多了，在2K屏上显示不会像以前那样字小得跟蚂蚁似的。
日常使用心得与建议
最后唠点实在的。这软件学习成本其实不算低，新手刚接触可能会被那一堆工具栏和菜单吓到。我的建议是别想着一下子全学会，先从画ER图开始，把表建出来，然后试着生成SQL，跑通一遍流程，后面再慢慢摸索其他功能。网上教程不少，但很多都是老版本的，界面有点出入，不过功能位置基本没大变，凑合能看。
还有个小技巧，就是它自带的“检查模型”功能。画完模型后，点“工具”菜单里的“检查模型”，它能帮你找出命名冲突、数据类型不匹配、缺少主键这类问题，对于保证模型质量特别有帮助。我每次画完图都会跑一遍，能省不少排查错误的功夫。
总得来说，PowerDesigner 16.7.5中文最新版虽然体积不小，界面也谈不上现代，但论数据库建模的深度和广度，目前还真没几个工具能完全替代它。如果你是个数据相关的开发或者运维，装一个备着，遇到复杂表结构设计的时候，它能帮你理清思路，减少返工。希望这篇安装教程和功能详解能帮到你，有问题欢迎在评论区留言交流。
