我的世界0.14.0中,有种电路叫做单稳态类电路,这种电路是用来干什么的?我的世界0.14.0单稳态类电路和普通电路有什么区别?我的世界0.14.0单稳态类电路应该如何放置?下面西西带来的就是我的世界0.14.0红石单稳态电路教程,希望大家喜欢!

我的世界0.14.0红石单稳态电路教程

铺垫教程:

1、什么是“脉冲”?什么是“时钟”?

在数字电路所涉及到的离散信号(相对于连续信号。离散信号的值不是连续的)里,“脉冲”被定义为克罗内克函数:

也就是说,当n=0时,函数值为1;其它情况下函数值均为0。

这一个单个的起伏,就是脉冲,又称为“(离散)冲激信号”。特点是“短”且“只有一个起伏”。但在实际应用中这个“短”总归是有一定宽度的。

Minecraft里对这个定义就放的比较宽了,只要宽度(即延续时间)不是很长(一般不超过一秒)的高电平都能叫做“脉冲”。尽管延续时间可以放宽,但“只有一个起伏”的定义还是没有变化的。

所以在贴吧等交流平台中的“脉冲电路”的说法其实很不严谨。那里的“脉冲电路”实际上指的是“时钟”信号:



时钟信号可以理解为周期变化的脉冲,可以看到低电平与高电平各占一半时间,而且往复变化。时钟信号发生器已经在我的红石第五弹中涉及,请见我的签名档。

2、什么是“单稳态”

大家可以看看拉杆。无论是拉下去还是拉上来,只要你不去碰它,拉杆都会保持自己的状态。拉杆是“双稳态”电路。

而“单稳态”,以按钮为例,按下去,过了一秒弹上来了。也就是说,按钮按下的状态是不稳定的,按钮弹起的状态才是稳定的。按钮是最简单的“单稳态”电路。

所以,单稳态电路一般都与脉冲的生成有关。

1、脉冲限制器(缩短器)

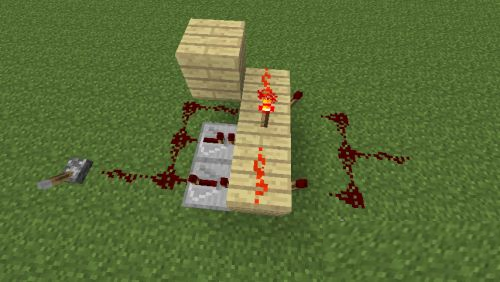

这类机构会将长脉冲缩短到一个特定值。当然输入的长脉冲要长于预设的短脉冲长度。WIKI上的方案有很多,下面有我对设计方案C的截图:



调节中继器可以更改短脉冲的时长。

2、 脉冲稳定器(延长器)

这类机构会将短脉冲延长到一个特定值。方案B显然较为常用。当然输入的短脉冲要比较短,脉冲稳定器才有效。

3、边沿感应器

这些装置能够在感应到输入边沿信号(上边沿指输入从0变到1的瞬间,方案A;下边沿指输入从1到0的瞬间,方案B)时输出一个短脉冲。

4、过零感应器

过零感应器可以在感应到任意一种边沿信号时输出一个短脉冲,这种电路与T触发器起到相反的作用。WIKI上的方案体积略大,这是iailum的方案:

5、长脉冲感应器

有时您需要测量由单稳态电路生成的脉冲的长度,我们需要使用一个附着着红石中继器的与门。这种机构只有当输入脉冲的长度超过红石中继器链的总延迟时才会允许信号通过。如果您需要使用摩尔斯电码通讯,或者是需要一种必须按住按钮超过某段时间之后才会开启的门,这个感应器就是你需要的。

6、短脉冲感应器

意义与长脉冲感应器相反。下面的短脉冲感应器体积为3x4x2。中继器B为时间控制端。从端口A输入的任何长度小于中继器B延迟减1刻的脉冲均可以通过感应器,输出长度为2到5刻不等的脉冲。

7、其它单稳态电路

例如这个脉冲延长器,结合了RS锁存器,这样设计起来容易一些(粘性活塞是用来标示输出的)。

以上就是西西带来的全部内容,更多精彩资讯攻略就在西西软件园等着你。
