浩辰CAD 2010的VLISP接口加载贱人工具箱图文教程

相关软件相关文章发表评论 来源:西西整理时间:2014/2/17 9:15:02字体大小:A-A+

作者:西西点击:126次评论:1次标签: 浩辰CAD 贱人工具箱

  • 类型:免DVD补丁(免CD)大小:212KB语言:中文 评分:10.0
  • 标签:
立即下载

Visual LISP语言可以访问CAD的对象模型, 不仅使程序开发变得更容易,更快捷,还提供了新的LISP语言应用功能。例如,可以使用VLISP以LISP语言访问ActiveX对象。还可以通过VLISP与其他支持ActiveX方法的Windows应用程序进行交互。

1、直接访问ActiveX对象与标准LISP对比我们把标准Lisp和使用VLISP直接访问ActiveX对象做一个简单比较: 标准LISP语言:
(setq circle-entity (car (entsel)))
(setq radius (cdr (assoc 40 (entget circle-entity))))
使用VLISP直接访问ActiveX对象
(vlax-ename->vla-object circle-entity)
(setq radius (vla-get-radius circle-object))
对比可以发现直接访问ActiveX对象更方便直观。从效率方面来讲,直接访问ActiveX对象避免了分配大量内存,生成冗余的列表,从而运行更快。
2、加载VLISP工程的方法 浩辰CAD2010不仅提供了与AutoCAD兼容的VLISP接口,还可以直接加载AutoCAD编译好的VLISP工程(VLX、FAS文件),省去了移植工作的烦恼;同时也可以直接利用互联网上提供的大量免费的VLISP工程,从而更大程度上节约设计时间。
1)、可以调用APPLOAD命令,像加载LISP文件一样加载VLISP工程(VLX、FAS文件)。
2)、可以直接在命令行中书写形如(load “c:\\Test.vlx”) (load “c:\\Test.fas”)的LISP语句完成加载。
3)、直接在其他程序中,像浩辰CAD发送LISP语句完成加载。

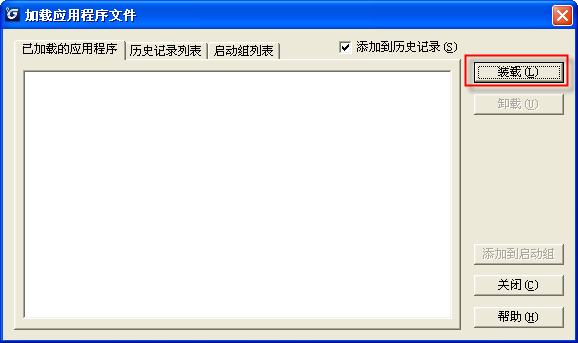

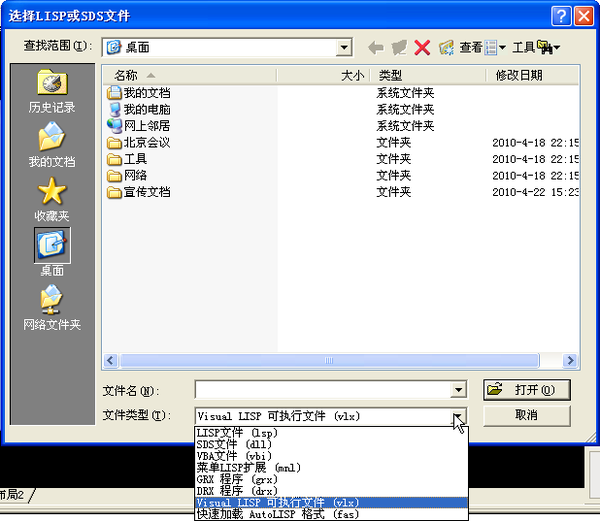

3、VLISP加载实例贱人工具箱是网上流传很广的CAD免费小工具,下面就以贱人工具箱5.2版为例,演示一下浩辰CAD是如何加载VLISP程序的。在工具菜单选择加载应用程序选项,可以看到浩辰CAD2010可以支持所有的CAD二次开发程序的加载,这里选择VLISP的程序VLX来加载贱人工具箱。

CAD贱人工具箱
1.1
类别: 3D 制作    大小:5.9M    语言: 中文
查看详细信息 >>

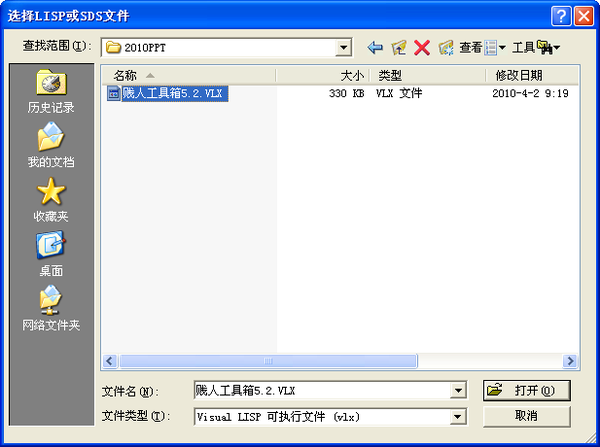

选择贱人工具箱的程序

加载后根据命令行的提示启动贱人工具箱
输入Y回车,弹出贱人工具箱的界面:

贱人工具箱就可以在浩辰CAD上使用了,正因为浩辰CAD2010优秀的二次开发接口,类似贱人工具箱这样本来是为AutoCAD开发的插件都可以直接在浩辰CAD2010上进行加载运行,为用户提供了真正的便利。
VLX和FAS的直接加载运行是浩辰CAD 2010版的重大技术突破,其他同类的CAD都无法实现。当然,由于VLISP函数以及命令参数还不能与AutoCAD100%兼容,还不能保证所有的VLX或FAS程序加载后所有功能都能正常运行,我们的开发人员正在对一些常用的工具进行测试,并逐步完善VLISP与AutoCAD兼容性。
