AutoCAD中对齐命令的实战运用

前往专题相关软件相关文章发表评论 来源：西西整理时间：2011/5/6 14:24:10字体大小：A-A+

作者：佚名点击：136次评论：0次标签： AutoCAD

64位版AutoCAD2012注册机
  • 类型：3D 制作大小：391KB语言：中文 评分：1.4
  • 标签：
立即下载

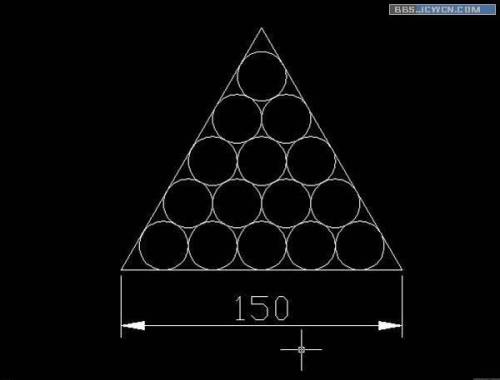

 要用AutoCAD绘制下面这个图，用对齐命令会比较方便，我写了以下教程和大家交流。

　　

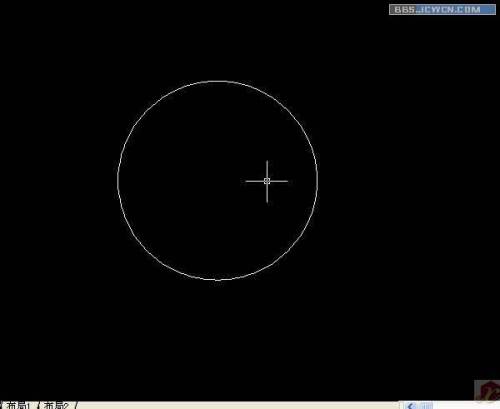

　　1.先在CAD中画一个任意大小的圆!

　　

　　2,再将其多重复制，或阵列如图效果!

　　

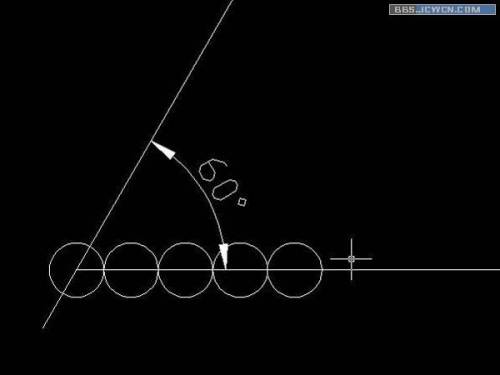

　　3，画一条60度的直线!

　　注意：画长一点，两端都得和圆相交，至于怎么画应该不用说了!

　　

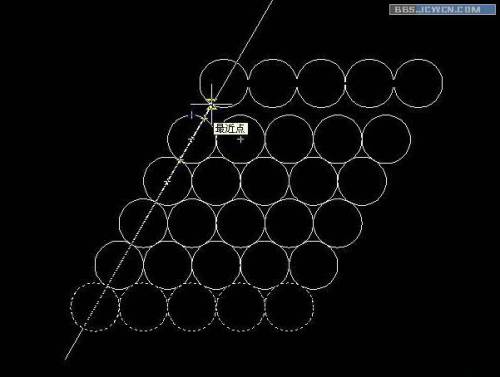

　　4，再用多重复制或阵列制作出图效果!(图上我用的是多重复制)

　　

　　5，再将多余的圆删除!

　　

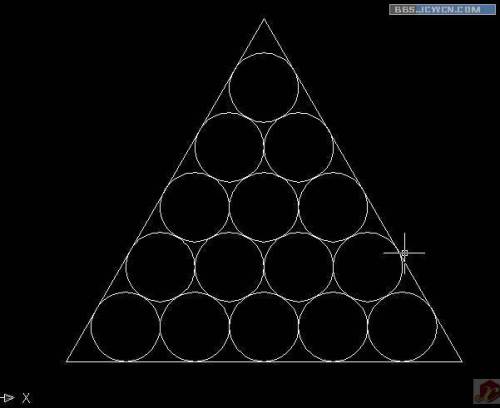

　　6，在其外面画3条公切线，如下图

　　

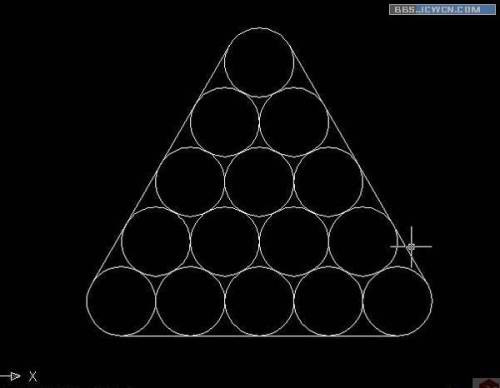

　　7，用圆角命令对刚刚画的三条直线倒角!注意：倒角半径=0!!!!

　　

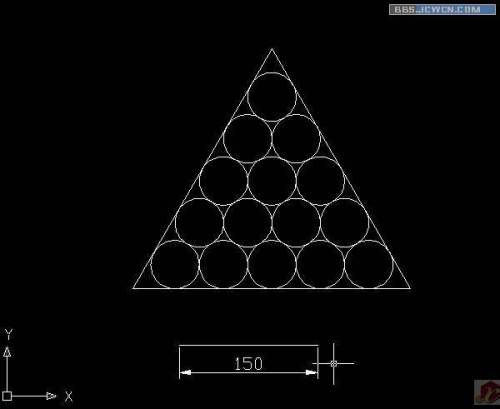

　　8，再画一长度=150水平线!

　　

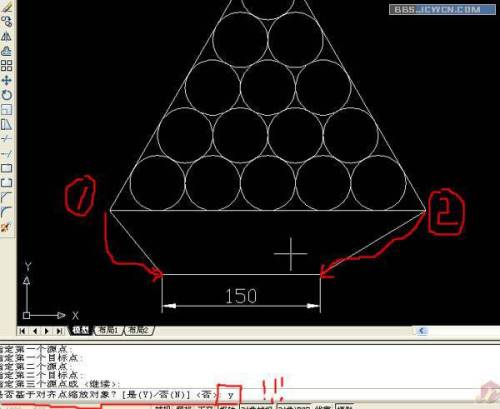

　　9，再利用对齐命令(AL)，将我们画出来的图都选中，与下面那条直线对齐，对应点和设置如图!

　　

　　10,最后回车就OK啦!
