在autocad2008中如何使用夹点编辑图形对象

命令: grips
输入 GRIPS 的新值 <0>:2

点取选择的对象,然后会出现关键点,移动、拉伸关键点位,就会出现虚拟的效果。

(1) 将要附着的光栅图像文件拖放到当前图形中
(2) 图像文件上单击右键弹出快捷菜单,选择&ldquo;Attach Image&hellip;(附着图像)&rdquo;项
3. 附着外部参照
将图形文件中的外部参照对象附着到当前图形文件中的方式为:
(1) 将要附着的外部参照对象拖放到当前图形中。
(2) 图像文件上单击右键弹出快捷菜单,选择&ldquo;Attach Xref&hellip;(附着外部参照)&rdquo;项。
4. 插入图形文件
对于AutoCAD设计中心的图形文件,如果将其直接拖放到当前图形中,则系统将其作为块对象来处理。如果在该文件上单击右键,则有两种选择:
(1) 选择&ldquo;Insert as Block(作为块插入)&rdquo;项,可将其作为块插入到当前图形中。
(2) 选择&ldquo;Attach as XrefI&hellip;(作为外部参照附着)&rdquo;项,可将其作为外部参照附着到当前图形中。
5. 插入其他内容
与块和图形一样,也可以将图层、线型、标注样式、文字样式、布局和自定义内容添加到打开的图形中,其添加方式相同。
 6. 利用剪贴板插入对象
对于可添加到当前图形中的各种类型的对象,用户也可以将其从AutoCAD设计中心复制到剪贴板,然后粘贴到当前图形中。具体方法为:
(1) 选择要复制的对象,单击右键弹出快捷菜单,选择&ldquo;Copy(复制)&rdquo;项。

今天为教程给大家介绍AutoCAD 2008编辑图形对象的方法,主要包括选择对象,使用夹点编辑图形,删除、移动、旋转和对齐对象,复制、阵列、偏移和镜像对象,修剪、延伸、缩放、拉伸和拉长对象,倒角、圆角、打断、合并和分解对象。

1、选择对象

  在对图形进行编辑操作之前,首先需要选择要编辑的对象。AutoCAD用虚线亮显所选的对象,这些对象就构成选择集。选择集可以包含单个对象,也可以包含复杂的对象编组。

  选择对象的方法

  过滤选择

  快速选择

  使用编组

选择对象的方法

  在命令行输入SELECT命令,按Enter键,并且在命令行的“选择对象:”提示下输入“?”,将显示如下的提示信息。

  需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象/对象

2、过滤选择

  在命令行提示下输入FILTER命令,将打开“对象选择过滤器”对话框。可以以对象的类型(如直线、圆及圆弧等)、图层、颜色、线型或线宽等特性作为条件,过滤选择符合设定条件的对象。

3、快速选择

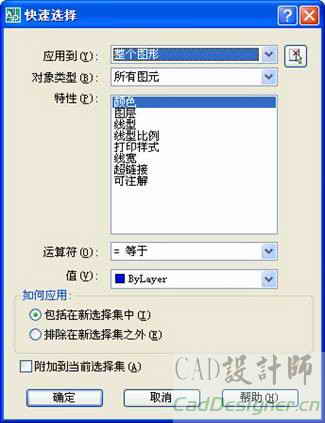

  在AutoCAD中,当需要选择具有某些共同特性的对象时,可利用“快速选择”对话框,根据对象的图层、线型、颜色、图案填充等特性和类型,创建选择集。选择“工具”|“快速选择”命令,可打开“快速选择”对话框。

4、使用编组

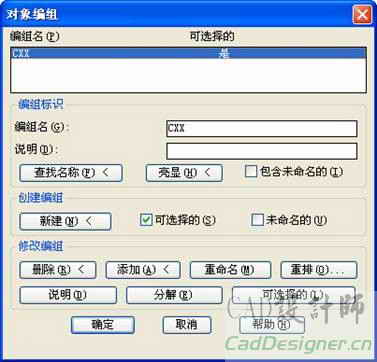

  在AutoCAD 2008中,可以将图形对象进行编组以创建一种选择集,使编辑对象变得更为灵活。

  创建对象编组

  修改编组

使用夹点编辑对象

  在AutoCAD 2008中夹点是一种集成的编辑模式,提供了一种方便快捷的编辑操作途径。例如,使用夹点可以对对象进行拉伸、移动、旋转、缩放及镜像等操作。

  拉伸对象

  移动对象

  旋转对象

  缩放对象

  镜像对象

拉伸对象

  在不执行任何命令的情况下选择对象,显示其夹点,然后单击其中一个夹点,进入编辑状态。此时,AutoCAD自动将其作为拉伸的基点,进入“拉伸”编辑模式,命令行将显示如下提示信息。

  ** 拉伸 **

  指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

移动对象

  移动对象仅仅是位置上的平移,对象的方向和大小并不会改变。要精确地移动对象,可使用捕捉模式、坐标、夹点和对象捕捉模式。在夹点编辑模式下确定基点后,在命令行提示下输入MO进入移动模式,命令行将显示如下提示信息。

  ** 移动 **

  指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

旋转对象

  在夹点编辑模式下,确定基点后,在命令行提示下输入RO进入旋转模式,命令行将显示如下提示信息。

  ** 旋转 **

   指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

缩放对象

  在夹点编辑模式下确定基点后,在命令行提示下输入SC进入缩放模式,命令行将显示如下提示信息。

  ** 比例缩放 **

   指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

镜像对象

  与“镜像”命令的功能类似,镜像操作后将删除原对象。在夹点编辑模式下确定基点后,在命令行提示下输入MI进入镜像模式,命令行将显示如下提示信息。

  ** 镜像 **

  指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

删除、移动、旋转和对齐对象

  在AutoCAD 2008中,不仅可以使用夹点来移动、旋转、对齐对象,还可以通过“修改”菜单中的相关命令来实现。

  删除对象

  移动对象

  旋转对象

对齐对象

删除对象

  选择“修改”|“删除”命令(ERASE),或在“面板”选项板的“二维绘图”选项区域中单击“删除”按钮 ,都可以删除图形中选中的对象。

  通常,发出“删除”命令后,需要选择要删除的对象,然后按Enter键或空格键结束对象选择,同时删除已选择的对象。

移动对象

  移动对象是指对象的重定位。选择“修改”|“移动”命令(MOVE),或在“面板”选项板的“二维绘图”选项区域中单击“移动”按钮 ,可以在指定方向上按指定距离移动对象,对象的位置发生了改变,但方向和大小不改变。

旋转对象

  选择“修改”|“旋转”命令(ROTATE),或在“面板”选项板的“二维绘图”选项区域中单击“修改”按钮 ,可以将对象绕基点旋转指定的角度。

  执行该命令后,从命令行显示的“UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0”提示信息中,可以了解到当前的正角度方向(如逆时针方向),零角度方向与X轴正方向的夹角(如0°)。

对齐对象

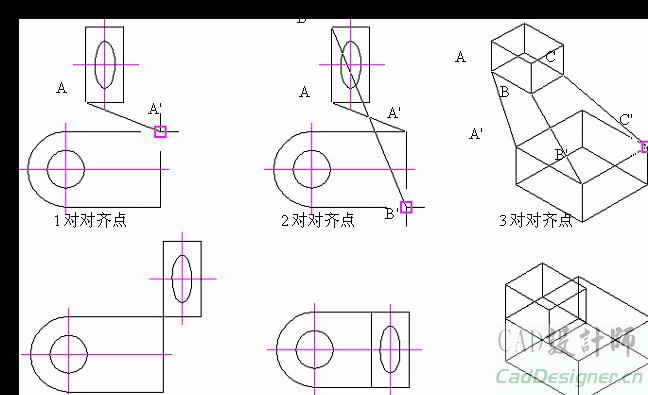

  选择“修改”|“三维操作”|“对齐”命令(ALIGN),可以使当前对象与其他对象对齐,它既适用于二维对象,也适用于三维对象。

  在对齐二维对象时,可以指定1对或2对对齐点(源点和目标点),在对齐三维对象时,则需要指定3对对齐点。

复制、阵列、偏移和镜像对象

  在AutoCAD 2008中,使用“复制”、“阵列”、“偏移”、“镜像”命令,可以复制对象,创建与原对象相同或相似的图形 。

  复制对象

  阵列对象

  偏移对象

  镜像对象

复制对象

  选择“修改”|“复制”命令(COPY),或在“面板”选项板的“二维绘图”选项区域中单击“复制”按钮 ,可以对已有的对象复制出副本,并放置到指定的位置。

阵列对象

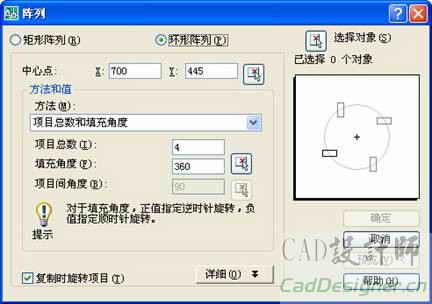

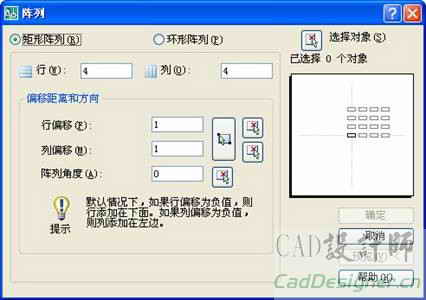

  选择“修改”|“阵列”命令(ARRAY),或在“面板”选项板的“二维绘图”选项区域中单击“阵列”按钮 ,都可以打开“阵列”对话框,可以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。

  矩形阵列复制

  环形阵列复制

镜像对象

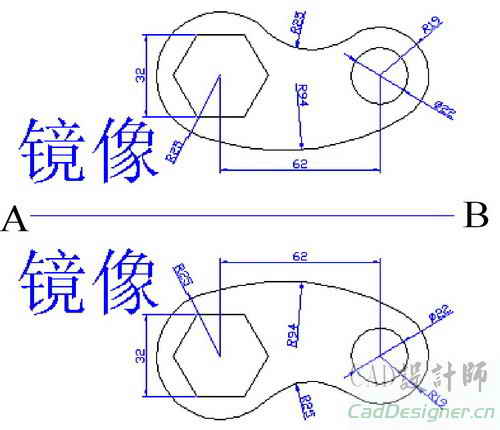

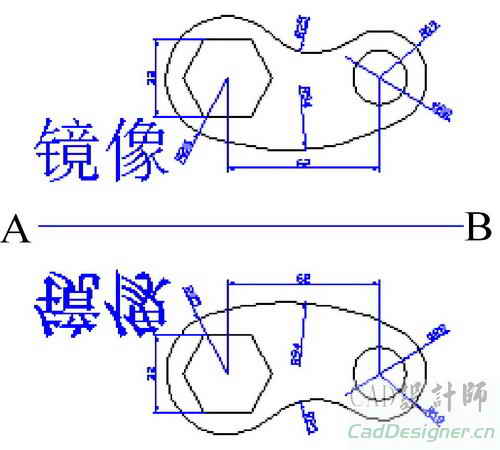

  “修改”|“镜像”命令(MIRROR),或在“面板”选项板的“二维绘图”选项区域中单击“镜像”按钮 ,可以将对象以镜像线对称复制。

偏移对象

  选择“修改”|“偏移”命令(OFFSET),或在“面板”选项板的“二维绘图”选项区域中单击“偏移”按 钮 ,可以对指定的直线、圆弧、圆等对象作同心偏移复制。在实际应用中,常利用“偏移”命令的特性创建平行线或等距离分布图形。执行“偏移”命令时,其命令行 显示如下提示:

  指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:

修改对象的形状和大小

  在AutoCAD 2008中,可以使用“修剪”和“延伸”命令缩短或拉长对象,以与其他对象的边相接。也可以使用“缩放”、“拉伸”和“拉长”命令,在一个方向上调整对象的大小或按比例增大或缩小对象。

  修剪对象

  延伸对象

  缩放对象

  拉伸对象

  拉长对象

修剪对象

  选择“修改”|“修剪”命令(TRIM),或在“面板”选项板的“二维绘图”选项区域中单击“修剪”按钮 ,可以以某一对象为剪切边修剪其他对象。执行该命令,并选择了作为剪切边的对象后(可以是多个对象),按Enter键将显示如下提示信息。
