LCD显示汉字程序PCtoLCD使用教程

closeLCD1.2.2.0绿色免费版

类型：系统其它大小：130KB语言：中文评分：6.6
标签：

立即下载

我们来了解下PCtoLCD这个软件，可以生成中英文数字混合的字符串的字模数据，可选择字体，大小，并且可独立调整文字的长和宽，生成任意形状的字符。

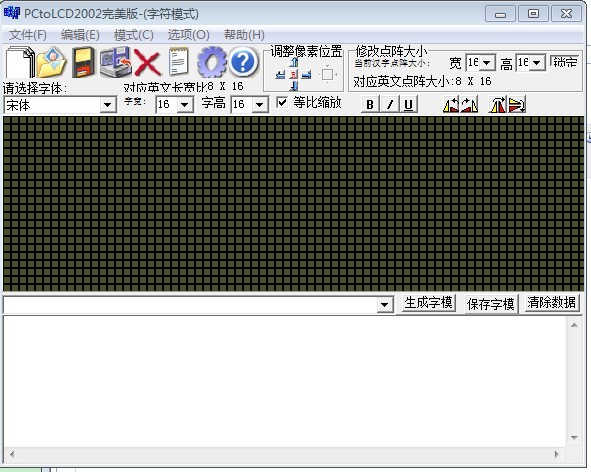

界面截图如下：

字模软件(PCtoLCD2002) 绿色完美中文版评分:

5.0

类别：行业软件大小：912KB 语言：中文
查看详细信息 >>

使用方法介绍：

0.生成自定义的小字库：

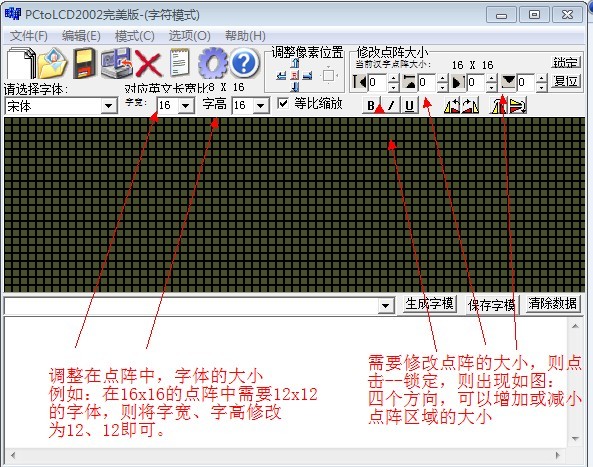

0.使用PCTOLCD的各种调整功能调整出您需要的文字样式,如字体,字样(下划,倾斜，加粗),大小(各种点阵大小的字体,可锁定点阵本身大小(如16*16),然后在这个固定的点阵大小内调节文字的大小(例如在16*16的点阵中居中显示12*12大小的汉字)，各项配置大概如下图，具体的要根据自己的需要修改：

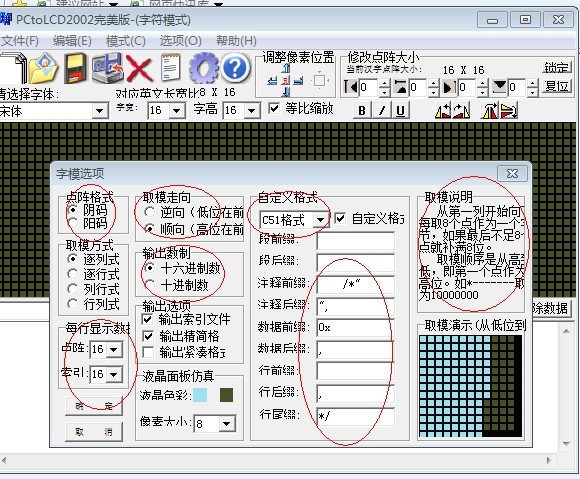

字模选项配置如下图：

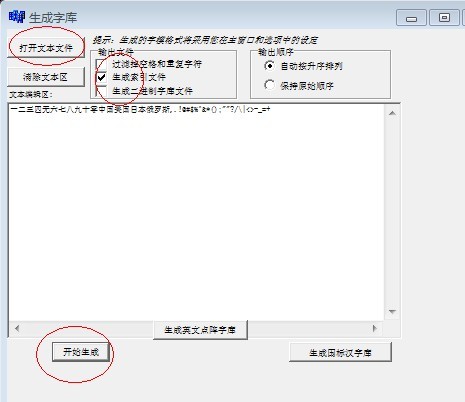

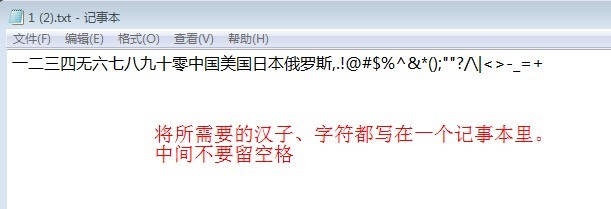

1.将您需要的汉字和符号集中形成一个文本文件

2.使用“导入文本”的按钮
3.建议选中"生成索引文件"

4.点“开始生成”按钮，选择生成的字库文件名
5.然后耐心等待一段时间（与处理文本大小有关），在此期间建议不要动键盘和鼠标。
6.字库生成完毕.

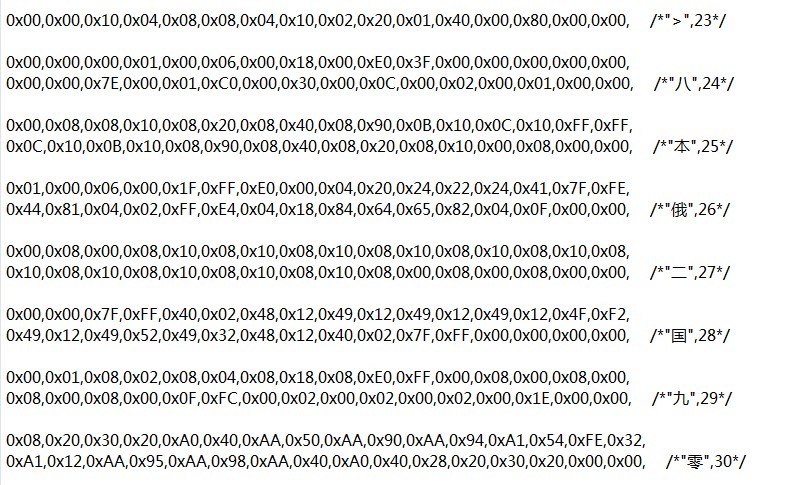

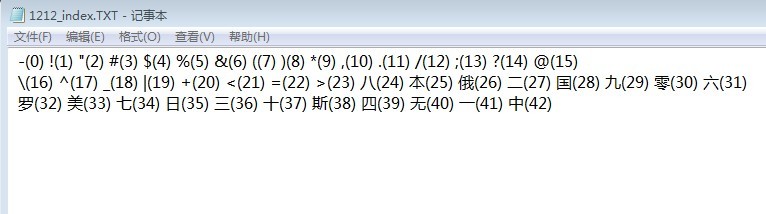

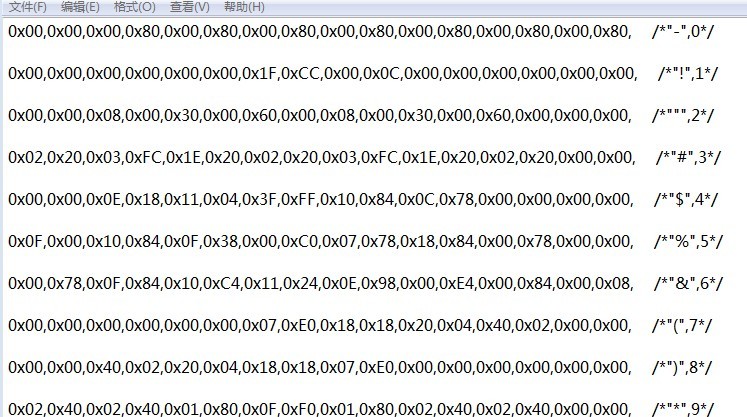

生成的索引文件，如下图：

生成国标一二级汉字库（生成的文件，包含了日常需要的所有字符、汉字，生成的文件大概1.3MB）
0.使用PCTOLCD的各种调整功能调整出您需要的文字样式,如字体,字样(下划,倾斜，加粗),大小(各种点阵大小的字体,可锁定点阵本身大小(如16*16),然后在这个固定的点阵大小内调节文字的大小(例如在16*16的点阵中居中显示12*12大小的汉字).
1.使用“导入文本”的按钮

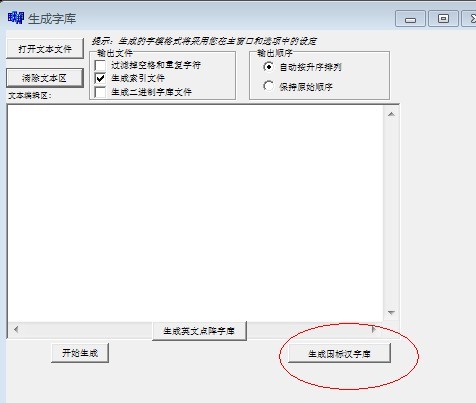

2.点右下角"生成国标汉字库"按钮.

3.选择字库文件名后单击确定
4.耐心等待一段时间后既得到生成的汉字库(时间视具体机器而定).

重要提示：

生成汉字库结构介绍
本软件使用的汉字库采用与HZK16相近似的结构,即按照输入汉字的顺序依次排列各汉字的点阵数据,以生成的16*16点阵汉字库举例介绍
16*16点阵汉字库
点阵大小16*16,所以每个汉字点阵数据占用32个字节.用户要使用生成的16*16点阵小字库中的点阵数据，可以在程序中采用如下算法:
0.在生成的字库汉字列表中得到该汉字的偏移量,也就是汉字的记录号HzNum
1.将其*32(HzNum*32)即可得出该汉字点阵在字库中的偏移地址.
3.以这个偏移地址为起点,连续读取文件中的32个字节，既为该汉字的点阵信息.

实际上,对于本软件生成的16*16点阵的国标汉字库是采用区位码排列的,所以与标准的HZK16结构是一样的,完全可以互换使用.

例如生成一个24*48点阵,楷体,倾斜的汉字库,
0.由于每个汉字占用24*48/8= 144个字节,所以用户可先读取生成的索引列表找到该汉字的记录号.
1.将记录号*144即得到该汉字在字库中的偏移地址.
2.以这个偏移地址为起点,在字库文件中连续读取144个字节,即为该汉字的点阵信息.

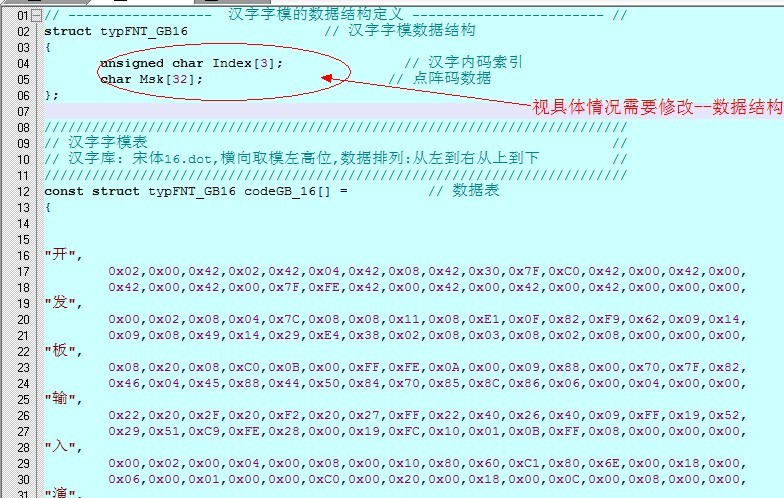

知道了以上信息，可以在检索字模时知道如何编程了。最后如何将字模文件用到头文件里，如下：

同时，在编程检索该字模文件时，编程如下：

#include "GB1616.h" //16*16汉字字模
void PutGB1616(unsigned short x, unsigned short y, unsigned char c[2], unsigned int f,unsigned int b)
    {
unsigned int i,j,k;
LCD_SetArea(x, y, x+16-1, y+16-1);
for (k=0;k<22;k++) {
   if ((codeGB_16[k].Index[0]==c[0])&&(codeGB_16[k].Index[1]==c[1])){
    for(i=0;i<32;i++) {
    unsigned short m=codeGB_16[k].Msk[i];
    for(j=0;j<8;j++) {
   if((m&0x80)==0x80) {
    LCD_Write_Data(f>>8);
    LCD_Write_Data(f);
    }
   else {
    LCD_Write_Data(b>>8);
    LCD_Write_Data(b);
    }
   m<<=1;
   }
    }
  }
   }
}
