第 3 页建立骨骼并绑定骨骼

建立骨骼并绑定骨骼

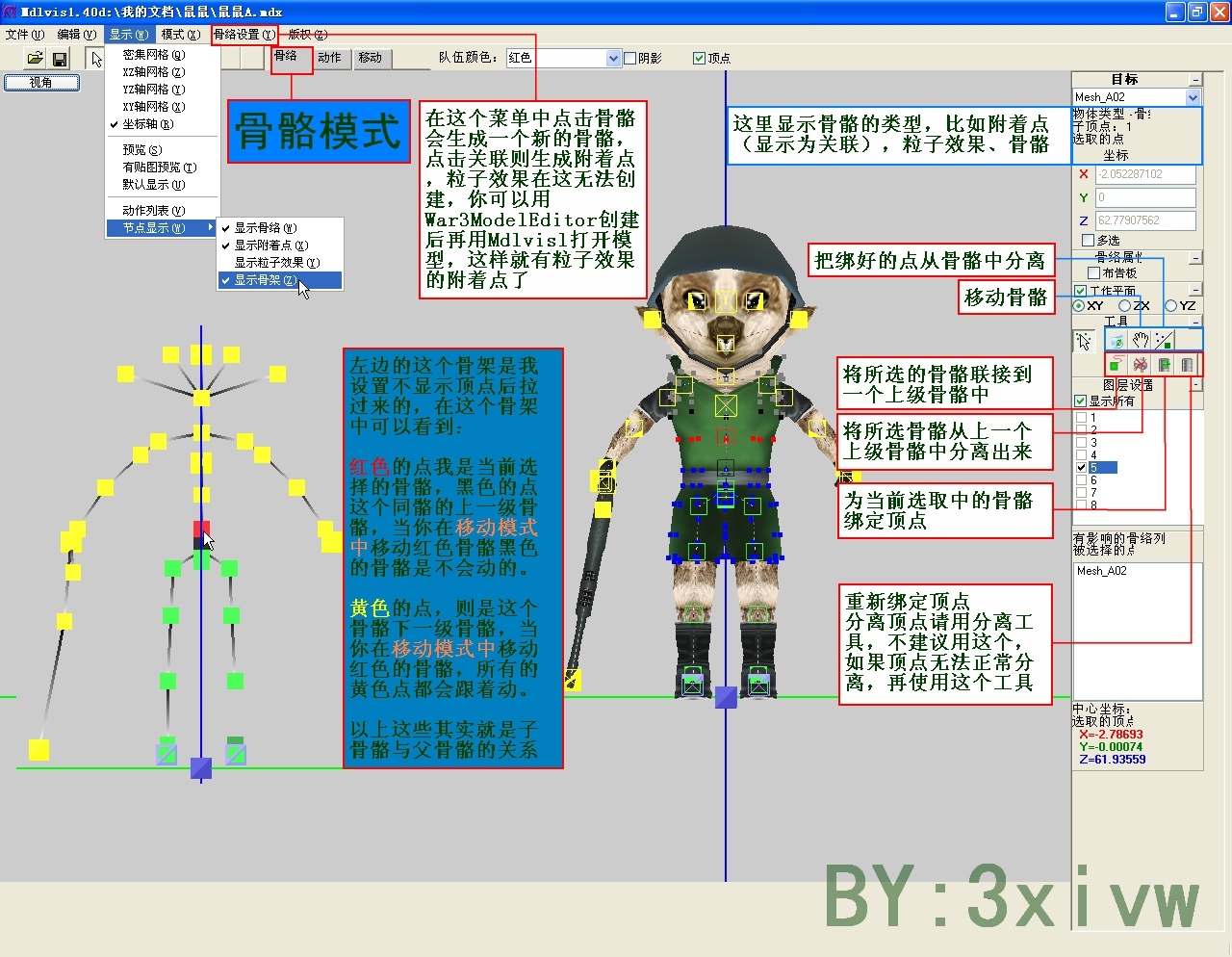

以下的图是Mdlvis按下F3（即选择动作模式时）的时候看到的操作界面，下面这张图是在动作模式中选择骨骼菜单时看到的操作界面：

图中左边的的骨架是我从另一张截图中调过来，在这个截图中，我们可以仅仅看看一个骨架，这个骨架就是右边小老鼠的骨架。所以，所谓的建立骨骼，就要要给做好的模型建立一个骨架，通过每个骨骼关节的移动来给模型做动作。

Mdlvis只能给模型创建新的骨骼和附着点，不能创建粒子效果的附着点，如果要创建粒子效果的附着点，可以在

War3ModelEditor（即WME）中创建，保存模型，再用Mdlvis打开，这时你就可以看到骨骼中多了一个名为UNNAMED的骨骼，这个就是在War3ModelEditor创建的粒子效果附着点。
在Mdlvisl中：


骨骼：骨骼的形状为正四边形，作用是用来绑定模型的顶点。


附着点：附着点的形状为三角形，这个就不用我说，值得说明一下的是附着点在Mdlvis的名称为“关联”。


粒子效果：粒子效果为三角形并且中间会一条横线，粒子效果在Mdlvis中不可旋转，不可以缩放，它是方向固定的，只能移动位置。（感谢13楼zhaoyang的补充说明，这一点，我并没有用记事本做，倒是不知道）

子骨骼和父骨骼：骨骼就像铁链，通过相互联接才能组成完整的链条，也就是模型的骨架。把骨骼B联接到骨骼A，那么，A就是B的上一级骨骼，即父骨骼，B则为子骨骼，识别一个骨骼是哪一个骨骼的下属，最简单的方法就是选择这个骨骼，选择之后这个骨骼显示为红色，这时，如果这个骨骼有父骨骼的话，就会出现一个黑色的点，这个黑的点就该骨骼的父骨骼；同样，如果这个骨骼有子骨骼，那么，黄色的点就是这个骨骼的下一级骨骼，即子骨骼。

子父骨骼之间的关系：在动作模式———移动菜单中（这个创建动作的菜单），移动父骨骼子骨骼会跟着移动，而移动子骨骼，则不会对父骨骼有任何影响。

制作骨架：
选择一个点，然后点击“附着物开始”


按钮，为这个骨骼选择一个父骨骼，然后联接到该骨骼上的时候再点一下，“附着物开始”按蔚就变为“附着物结束”


，这个时候，点一下这个按钮，骨骼就相互联接上了。如果你选择“显示骨架”，那么联接后的样子是：父骨骼处的线条颜色是黑色，越往子骨骼方向颜色越淡。

绑定骨骼：选择一个骨骼，然后选择一些顶点，“绑定顶点到骨骼”


的图标就会变亮，这个时候就可以把这些顶点绑到骨骼上去了。
同样，选择一个骨骼，如果这个骨骼已经绑定有顶点的话，如果你对绑定的点不满意，可按这个“从骨骼中分离”


按钮，这样就可以把绑好的顶点从骨骼中分离出来了。

创建骨架：需要什么样子的骨架，要根据不同模型的样子来制定，骨骼的命名也是有一定的规定的，比如：Bone_Root一般为总骨骼，也就是所有骨骼的支点，这个骨骼不需要绑任何顶点到上面。Bone_Hand_L（左手）、Bone_Head（头部）等这些骨骼的命名则各个模型相比也会各有不同，倒是没有什么严格的要求。当然，名字也可以是别的，只要不是中文就行了。粒子效果与此相同。
附着点的话，名字就一定要正确了，要不然，游戏中就不能给单位添加的效果了，这一点，可以参考其他教程中的正确骨骼名或从WAR3的模型采集信息。

PS：如果是你自己创建的模型，你觉得顶点太多不好绑骨骼的话，可以在顶点模式中预先把需要分开绑的地方拉开一些距离，绑好骨骼之后再调整到满意的位置，然后再重新调整骨骼，这样会方便很多。而如果你要绑骨骼的地方是不同的图层，那就更好办了，选择当前要绑的图层，然后把图层中“显示所有”的那个勾去掉，仅显示当前图层就行了。
