Android recovery 模式 中英文对照

出处:本站整理 作者:佚名 日期:2011-2-3 13:10:58 [ ] 评论: 0 | 我要发表看法

Recovery简介
Android利用Recovery模式,进行恢复出厂设置,OTA升级,patch升级及firmware升级。
升级一般通过运行升级包中的META-INF/com/google/android/update-script脚本来执行自定义升级,脚本中是一组recovery系统能识别的UI控制,文件系统操作命令,例如write_raw_image(写FLASH分区),copy_dir(复制目录)。该包一般被下载至SDCARD和CACHE分区下。如果对该包内容感兴趣,可以从http://forum.xda-developers.com/showthread.php?t=442480下载JF升级包来看看。
升级中还涉及到包的数字签名,签名方式和普通JAR文件签名差不错。公钥会被硬编译入recovery,编译时生成在:out/target/product/XX/obj/PACKAGING/ota_keys_inc_intermediates/keys.inc
G1中的三种启动模式
        MAGIC KEY:


  • camera +
            power:bootloader模式,ADP里则可以使用fastboot模式


  • home + power:recovery模式


  • 正常启动


        Bootloader正常启动,又有三种方式,按照BCB(Bootloader
Control Block, 下节介绍)中的command分类:


  • command == 'boot-recovery'
            → 启动recovery.img。recovery模式


  • command ==
            'update-radio/hboot' → 更新firmware(bootloader)


  • 其他 → 启动boot.img


Recovery涉及到的其他系统及文件

  • CACHE分区文件




    Recovery
            工具通过NAND
            cache分区上的三个文件和主系统打交道。主系统(包括恢复出厂设置和OTA升级)可以写入recovery所需的命令,读出recovery过程中的LOG和intent。
    • /cache/recovery/command:
                      recovery命令,由主系统写入。所有命令如下:

      • --send_intent=anystring
                                - write the text out to recovery.intent

      • --update_package=root:path
                                - verify install an OTA package file

      • --wipe_data
                                - erase user data (and cache), then reboot

      • --wipe_cache
                                - wipe cache (but not user data), then reboot



    • /cache/recovery/log:recovery过程日志,由主系统读出

    • /cache/recovery/intent:recovery输出的intent

  • MISC分区内容

    Bootloader Control Block
            (BCB) 存放recovery
            bootloader message。结构如下:

    struct
            bootloader_message {


      char
                      command[32];
      char
                      status[32];  // 未知用途
      char
                      recovery[1024];


    };


    • command可以有以下两个值

      “boot-recovery”:标示recovery正在进行,或指示bootloader应该进入recovery
                      mode

      “update-hboot/radio”:指示bootloader更新firmware


    • recovery内容

      “recovery\n

      \n



      其中recovery
                      command为CACHE:/recovery/command命令



两种Recovery
Case

  • FACTORY
            RESET(恢复出厂设置)




  • 用户选择“恢复出厂设置”

  • 设置系统将"--wipe_data"命令写入/cache/recovery/command

  • 系统重启,并进入recover模式(/sbin/recovery)

  • get_args()
            将
            "boot-recovery"和"--wipe_data"写入BCB

  • erase_root()
            格式化(擦除)DATA分区

  • erase_root()
            格式化(擦除)CACHE分区

  • finish_recovery()
            擦除BCB

  • 重启系统

    • OTA
              INSTALL(OTA升级)

  • 升级系统下载
            OTA包到/cache/some-filename.zip

  • 升级系统写入recovery命令"--update_package=CACHE:some-filename.zip"

  • 重启,并进入recovery模式

  • get_args()
            将"boot-recovery"
            和
            "--update_package=..."
            写入BCB

  • install_package()
            作升级

  • finish_recovery()
            擦除 BCB

  • **
            如果安装包失败 **
            prompt_and_wait() 等待用户操作,选择ALT+S或ALT+W
            升级或恢复出厂设置

  • main()
            调用
            maybe_install_firmware_update()

  • 如果包里有hboot/radio的firmware则继续,否则返回


  •                 "boot-recovery"
                    和 "--wipe_cache"
                    写入BCB


  •                 firmware image写入cache分区


  •                 "update-radio/hboot"
                    和 "--wipe_cache"
                    写入BCB

  • 重启系统

  • bootloader自身更新firmware

  • bootloader
                    将 "boot-recovery"
                    写入BCB

  • erase_root()
                    擦除CACHE分区

  • 清除
                    BCB


  • main()
            调用 reboot()
            重启系统
    Recovery模式流程
    /init
    → init.rc →
    /sbin/recovery →
    main():recovery.c
    • ui_init():ui.c
               [UI initialize]

      • gr_init():minui/graphics.c
                         [set tty0 to graphic
                        mode, open fb0]

      • ev_init():minui/events.c
                         [open /dev/input/event*]

      • res_create_surface:minui/resource.c
                         [create surfaces for all bitmaps used later, include icons, bmps]

      • create
                        2 threads: progress/input_thread [create progress show and input
                        event handler thread]



    • get_args():recovery.c

      • get_bootloader_message():bootloader.c
                         [read mtdblock0(misc partition) 2nd page for
                        commandline]

      • check
                        if nand misc partition has boot message. If yes, fill argc/argv.

      • If
                        no, get arguments from /cache/recovery/command, and fill argc/argv.

      • set_bootloader_message():bootloader.c
                         [set bootloader message back to mtdblock0]



    • Parser
              argv[] filled above

    • register_update_commands():commands.c
              [ register all commands with name and hook function ]

      • registerCommand():commands.c



        • Register
                                  command with name, hook, type, cookie.

        • Commands,
                                  e.g: assert, delete, copy_dir, symlink, write_raw_image.



      • registerFunction():commands.c

        • Register
                                  function with name, hook, cookie.

        • Function,
                                  e.g: get_mark, matches, getprop, file_contains





    • install_package():

      • translate_root_path():roots.c
                         [ "SYSTEM:lib" and turns it into a string like
                        "/system/lib", translate the updater.zip path ]

      • mzOpenZipArchive():zip.c
                         [ open updater.zip file (uncompass) ]

      • handle_update_package():install.c

        • verify_jar_signature():verifier.c
                                   [ verify signature with keys.inc key; verify manifest and zip
                                  package archive ]

          • verifySignature()
                                             [ verify the signature file: CERT.sf/rsa. ]

            • digestEntry():verifier.c
                                                       [ get SHA-1 digest of CERT.sf file ]

            • RSA_verify(public
                                                      key:keys.inc, signature:CERT.rsa, CERT.sf's digest):libc/rsa.c
                                                      [ Verify a 2048 bit RSA PKCS1.5 signature against an expected
                                                      SHA-1 hash. Use public key to decrypt the CERT.rsa to get
                                                      original SHA digest, then compare to digest of CERT.sf ]



          • verifyManifest()
                                             [ Get manifest SHA1-Digest from CERT.sf. Then do  digest to
                                            MANIFEST.MF. Compare them ]

          • verifyArchive()
                                             [ verify all the files in update.zip with digest  listed in
                                            MANIFEST.MF ]



        • find_update_script():install.c
                                  [ find META-INF/com/google/android/update-script updater script ]

        • handle_update_script():install.c
                                  [ read cmds from script file, and do parser, exec ]

          • parseAmendScript():amend.c
                                             [ call yyparse() to parse to command ]

          • exeCommandList():install.c

            • exeCommand():execute.c
                                                       [ call command hook function ]









    • erase
              DATA/CACHE partition

    • prompt_and_wait():recovery.c
               [ wait for user input: 1) reboot 2) update.zip 3) wipe data ]

      • ui_key_xxx
                        get ALT+x keys

      • 1)
                        do nothing

      • 2)
                        install_package('SDCARD:update.zip')

      • 3)
                        erase_root() →
                        format_root_device()   DATA/CACHE



    • may_install_firmware_update():firmware.c
               [ remember_firmware_update() is called by write_hboot/radio_image
              command, it stores the bootloader image to CACHE partition, and
              write update-hboot/radio command to MISC partition for bootloader
              message to let bootloader update itself after reboot ]

      • set_bootloader_message()

      • write_update_for_bootloader():bootloader.c
                        [ write firmware image into CACHE partition with update_header,
                        busyimage and failimage ]



    • finish_recovery():recovery.c
               [ clear the recovery command and prepare to boot a (hopefully
              working) system, copy our log file to cache as well (for the system
              to read), and record any intent we were asked to communicate back to
              the system. ]

    • reboot()

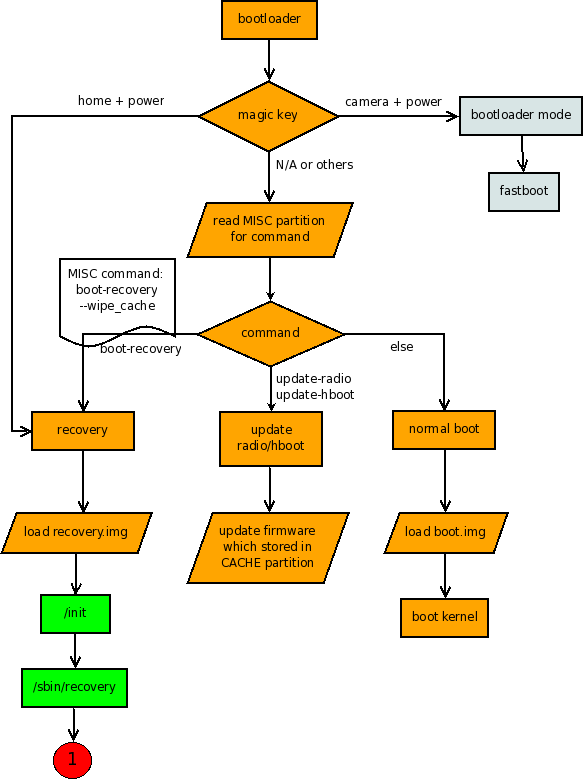

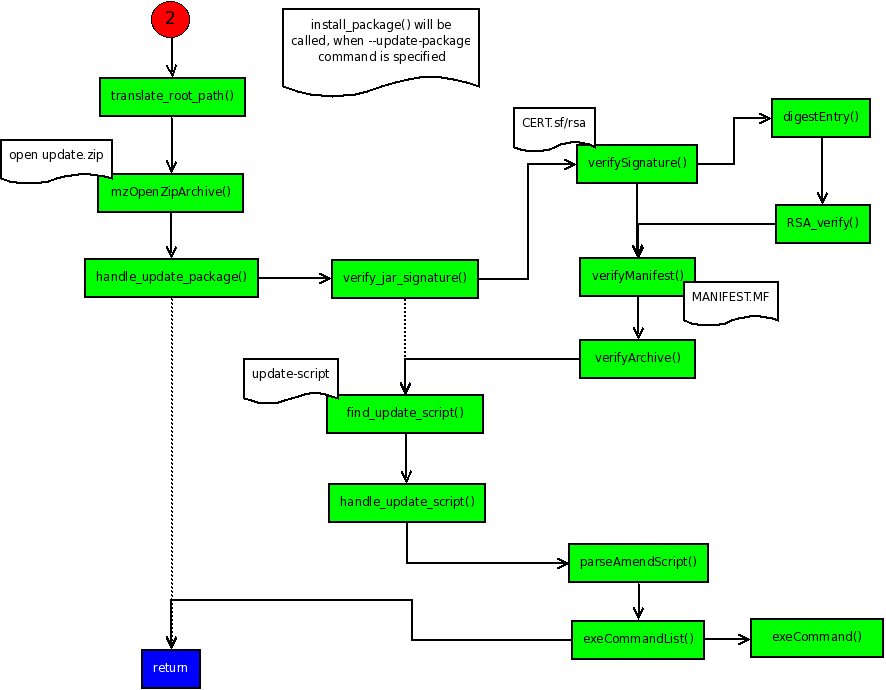

    Recovery模式流程图
    以下流程图绘制了系统从启动加载bootloader后的行为流程。

    Click here to open new window
CTRL+Mouse wheel to zoom in/out


  •

     WIPE 清除手机的信息 就是格式化 然后你在刷你喜欢的ROM。

    5、Wipe——清除
    5-1、Wipe data/factory reset——清除内存数据和缓存数据
    5-2、Wipe Dalvik-cache——清除缓存数据 + ext 分区内数据
    5-3、Wipe SD:ext partition——只清除ext 分区内数据
    5-4、Wipe battery stats——清除电池数据
    5-5、Wipe rotate settings——清除传感器内设置的数据

    分区
    6、Partition sdcard——分区sd 卡
    6-1、Partition SD——自动为sd 卡分区
    6-2、Repair SD:ext——修复ext 分区
    6-3、SD:ext2 to ext3——将ext2 分区转换为ext3 分区(推荐)
    6-4、SD:ext3 to ext4——将ext3 分区转换为ext4 分区(C4 卡不推荐,C6 卡推荐)

    想多了解 请看下面:

    1、Reboot system now——重启

    2、USB-MS toggle——在recovery 模式下直接连接USB,读取你的sd卡,这个非常方便。刷不成的话你还可以往sd卡拷贝别的ROM 进行补救,按小房子退出该模式。非常棒的功能,最近才发现的。2010.05.27.

    3、Backup/Restore——备份和还原
    3-1、Nand backup——Nand 备份
    3-2、Nand + ext backup——Nand 备份(系统和ext 分区一同备份)
    3-3、Nand restore——还原(就是还原3-1、3-2 的最后一次备份)
    3-4、BART backup——BART 备份 (包括系统和ext 分区)
    3-5、BART restore——还原最后一次的BART备份

    Nand 备份类似于系统的备份 而BART 则像是PC 上ghost 的备份。
    Nand 备份 它不会备份ext 分区(就是第二分区 没有分区的可以不管这个)
    所以你的如果app2sd 了 那么装在第二分区的程序用Nand 恢复是办不到的
    BAR T则可以备份到ext 分区 用BART 恢复则可以恢复整个系统 可以使它和你备份前一模一样,不会有一点文件信息的丢失(包括联系人、短信、图片、影音等,所以如果你装的东西比较多,那么备份和恢复会比较慢)

    4、Flash zip from sdcard——从sd卡根目录的.zip ROM 刷机包刷机

    5、Wipe——清除
    5-1、Wipe data/factory reset——清除内存数据和缓存数据
    5-2、Wipe Dalvik-cache——清除缓存数据 + ext 分区内数据
    5-3、Wipe SD:ext partition——只清除ext 分区内数据
    5-4、Wipe battery stats——清除电池数据
    5-5、Wipe rotate settings——清除传感器内设置的数据

    6、Partition sdcard——分区sd 卡
    6-1、Partition SD——自动为sd 卡分区
    6-2、Repair SD:ext——修复ext 分区
    6-3、SD:ext2 to ext3——将ext2 分区转换为ext3 分区(推荐)
    6-4、SD:ext3 to ext4——将ext3 分区转换为ext4 分区(C4 卡不推荐,C6 卡推荐)

    7、Other——其它
    7-1、Fix apk uid mismatches——修复apk 程序
    7-2、Move apps+dalv to SD——移动程序和虚拟缓存到sd 卡(这个可不是 app2sd)
    7-3、Move recovery.log to SD——移动刷机日志文件到sd 卡(执行此操作后,sd 卡根目录会出现一个“recovery.log” 文件 即为刷机日志文件)

    8、Power off——关机
